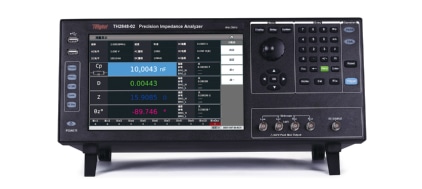

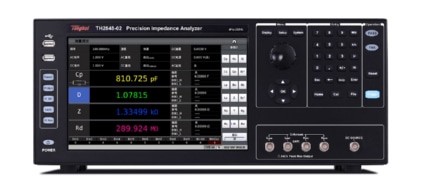

TH2848-02 精密阻抗分析仪

产品描述：
TH2848系列精密阻抗分析仪是同惠电子采用了当前国际先进的自动平衡电桥原理及新一代测量控制技术研发成功的新一代精密阻抗分析仪，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。TH2848系列精密阻抗分析仪设计频率从4Hz-2MHz/5MHz/10MHz，标配了压电导纳圆、介电常数测试功能，让阻抗分析功能得以进一步提升。得益于采用了10.1吋、分辨率达1280*800的电容式触摸屏，TH2848系列精密阻抗分析仪采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。

产品特点产品参数相关产品

产品特点

性能特点

• 测试频率：4Hz-2MHz

• 高精度0.05%：采用自动平衡电桥技术，四端对测试配置

• 高分辨率：10.1英寸，分辨率1280*800，电容式触摸屏

• 高稳定性和一致性：15个量程配置

• 高功率：信号电平：20V_AC/100mA_AC

内置直流偏置：±40V_DC/100mA_DC

• 高速度：双CPU架构，最快达400次/s（2.5ms）测试速度

• 操作便捷：Linux操作底层、触摸操作、嵌入式帮助

• 点测、列表扫描、图形扫描三种测试方式

• 四参数测量

• 一键记录、一键截屏

• 201点多参数列表扫描功能

• 图形扫描功能，4轨迹任意选择，支持1/2/4分屏

• 压电导纳圆测试、介电常数测试

• 强大的分选：LCR模式：10档分选

图形分析模式：支持曲线条件分选

• 高兼容性：支持SCPI/MODBUS指令集，兼容KEYSIGHTE4980A、E4980AL、HP4284A

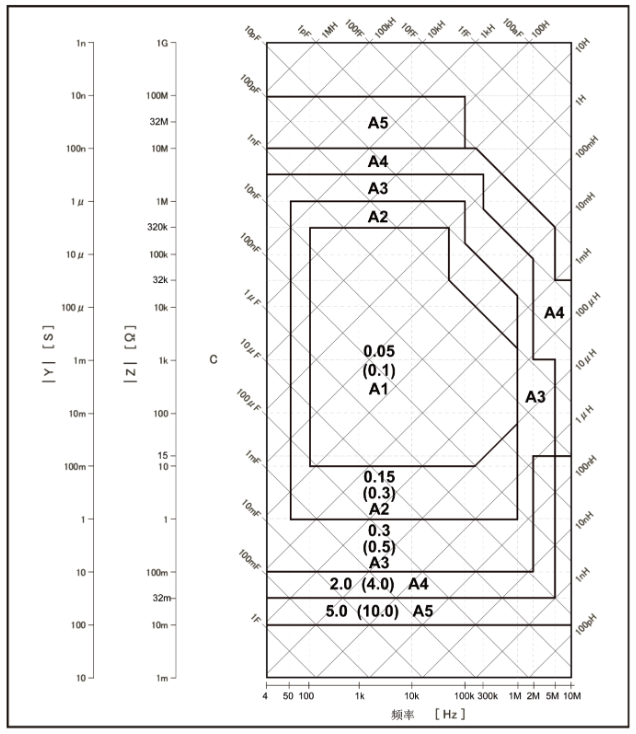

A. 高精度

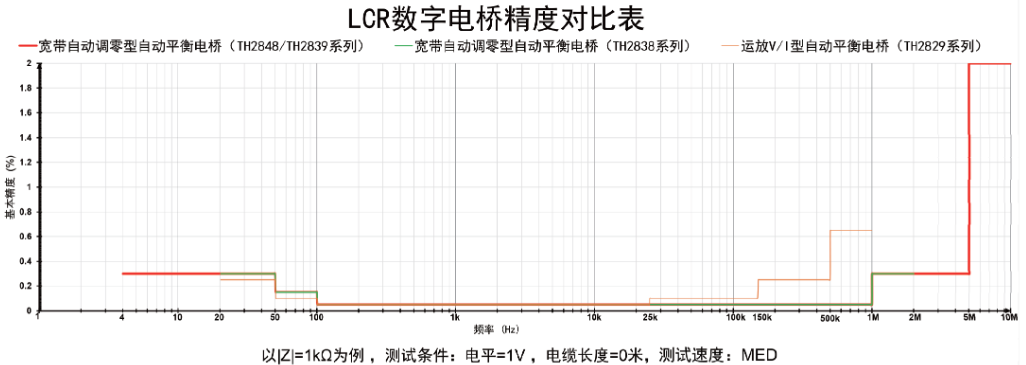

TH2848系列精密阻抗分析仪采用了宽带自动调零型自动平衡电桥技术，与普通运放I/V型自动平衡电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的宽带自动调零型自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

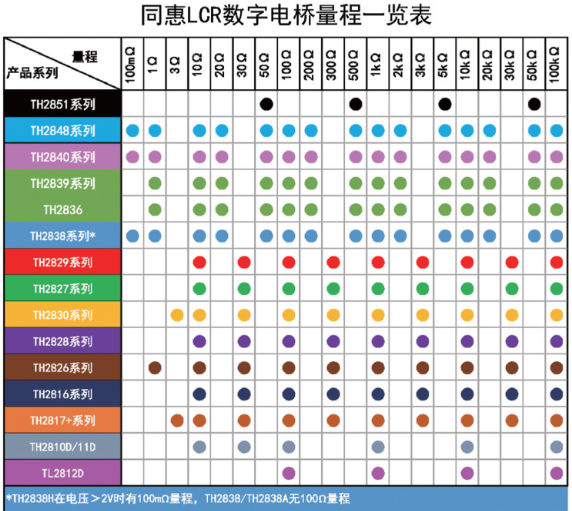

B. 高稳定性和一致性

TH2848系列精密阻抗分析仪，除了宽带自动调零型自动平衡电桥原理带来的高精度和高稳定性之外，仪器内置了15个测试量程，也是稳定性和一致性的有力保障。

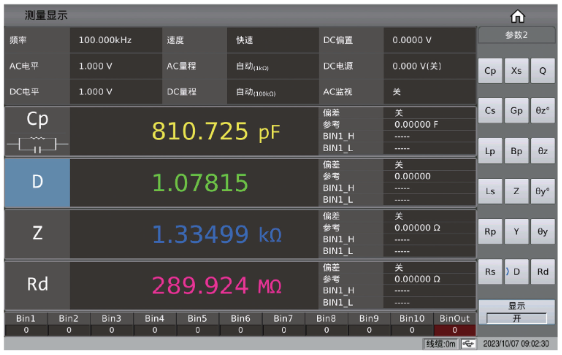

C. 10.1寸大屏，四种测量参数，让细节一览无遗

10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷性。大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。和早期LCR对比，操作便捷性、显示完整性一目了然。

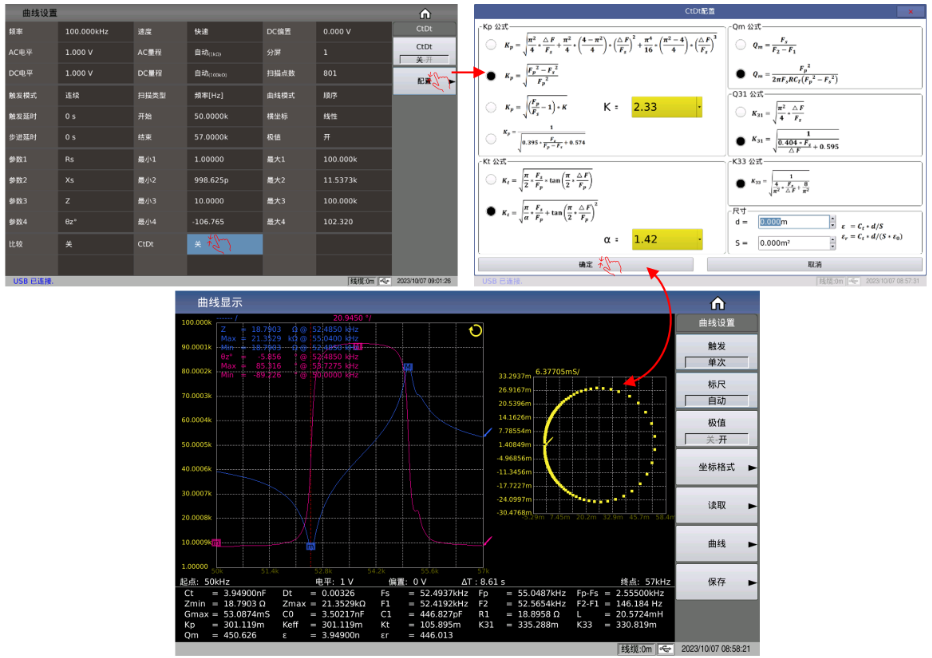

D. 压电器件分析功能

对于其他压电器件如压电陶瓷滤波器、压电陶瓷陷波器、压电陶瓷鉴频器、压电陶瓷变压器、大功率超声波发生器、换能器（振子）、声表面波器件、电声器件等都可以测试如静态电容、损耗、谐振频率、反谐振频率、机械耦合系数等参数。对于需要专业性的压电导纳圆测试，TH2848系列精密阻抗分析仪也内置了，无需购买上位机即可在仪器图形扫描分析界面直接实现。

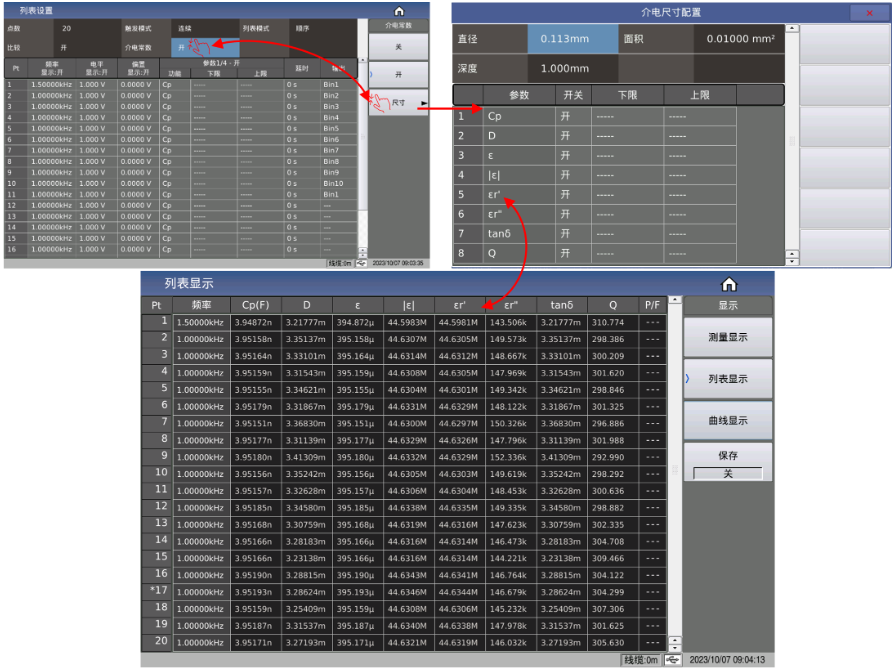

E. 介电常数分析功能

在材料分析领域，介电常数分析是一个基本的内容，TH2848系列精密阻抗分析仪内置了介电测试功能，可以将介电常数当成阻抗分析仪的常规测试项目一样进行单测、列表扫描、图形扫描分析。

产品参数

技术参数

产品型号		TH2848-02L	TH2848-02	TH2848-05	TH2848-10
显示	显示器	10.1英寸(对角线)电容触摸屏
	比例	16:9
	分辨率	1280×RGB×800
测量参数	方式	四参数任意选择
	AC	Cp、Cs、Lp、Ls、Rp、Rs、\|Z\|、\|Y\|、R、X、G、B、θ、D、Q、V_AC、I_AC
	DC	R_DC
	压电	Cp、D、ε、\|ε\|、εr'、εr''、tanδ、Q
测试频率	范围	4Hz-2MHz	4Hz-2MHz	4Hz-5MHz	4Hz-10MHz
	精度	0.01%
	分辨率	0.1mHz	20.0000Hz-99.9999Hz
		1mHz	100.000Hz-999.999Hz
		10mHz	1.00000kHz-9.99999kHz
		100mHz	10.0000kHz-99.9999kHz
		1Hz	100.000kHz-999.999kHz
		10Hz	1.00000MHz-9.99999MHz
