产品描述:
充分利用卫星轨道和频率资源,开辟新的工作频段,各种数字业务综合传输,发展移动卫星通信系统。

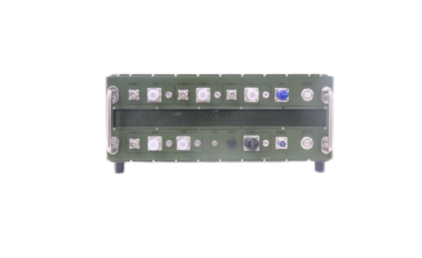

本设备为宽带卫星天线射频收发链路的重要组成设备。
特性/应用:收发信机包括接收下变频器、上变频器、功率放大器、检测控制、电源等模块,结构上采用一体设计,上变频器输出与功放输入接口外置,他们之间通过刚性同轴电缆连接,可拆装。
频率范围:覆盖L(1~2GHz),S(2~4GHz),C(4~8GHz),Ku(12~18GHz),Ka(27~40GHz)等
功率范围:50dBm@Ku,46dBm@Ka
应用领域:航天测控、卫星通信、无线通信系统、军事通信系统
输入输出频率
下行通道输入频率:17.7~21.2GHz,输出中频频率:3.2GHz;
上行通道输入中频频率:3.8GHz,输出频率:27.5GHz~31GHz。
