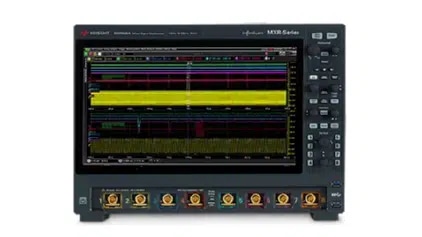

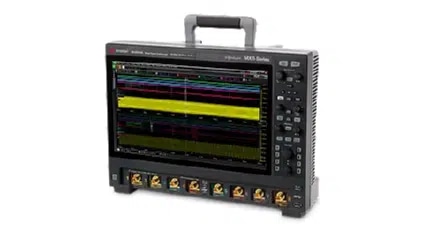

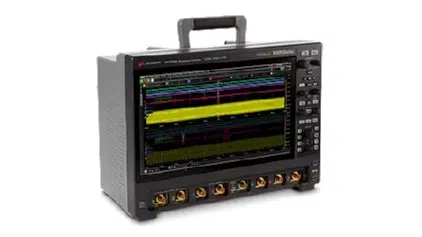

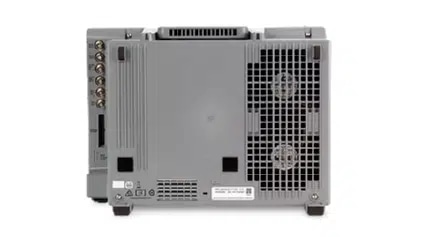

Infiniium MXR 系列实时示波器

产品描述：
Infiniium MXR 系列示波器可以为您开启一扇明窗，帮助您洞察复杂设计中的错综关系。 MXR 系列能够直观地显示所有关键信号，帮助您勘破波形表象，洞悉异常原因。一切操作只需几分钟，而不必浪费数小时。凭借与 Infiniium UXR 系列示波器相同的硬件加速 ASIC技术，MXR 系列可以加快眼图绘制，并发挥是德科技产品的信号完整性优势。 MXR 系列的通道数量和带宽等特性可以全方位升级，不仅能够保护您的投资，同时还能满足未来的需求。您可以购买当前所需的特性，未来在根据需求变化随时升级 MXR 系列示波器。

产品特点产品参数相关产品

产品特点

所有 4 个或 8 个模拟通道上均提供 500 MHz 至 6 GHz 带宽
与 Infiniium UXR 系列使用相同的 ASIC 技术，加快测试速度
有效位数（ENOB）最高达到 9.0，噪声低至 43 µV，确保测量结果准确可靠
八合一仪器：示波器、逻辑分析仪、协议分析仪、DVM、计数器、实时频谱分析仪、波特图仪、波形发生器
15.6 英寸显示屏能够以 1920 x 1080 全高清分辨率显示测量结果，还可以将结果扩展或复制显示到更大显示屏上
提供几十种选件，可以灵活升级，从而加快测试速度，简化测试流程，避免出现人为误差

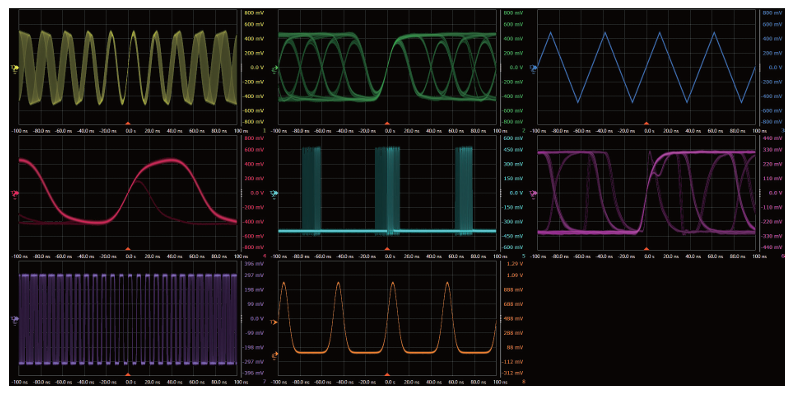

8 个模拟通道让您时域中同时观察更多信号信息

Infiniium MXR 系列示波器最先在全部八个通道上同时提供 6 GHz 带宽和 16 GSa/s 采样率。除此之外，Infiniium MXR 系列示波器还率先为每个通道标配 200 Mpts 存储器，可实现灵活的三级触发，另外标配 50 多种测量功能，并提供丰富的专用应用软件套件以及由 ASIC 加速的测试，使您可以空前深入地洞察信号细节。

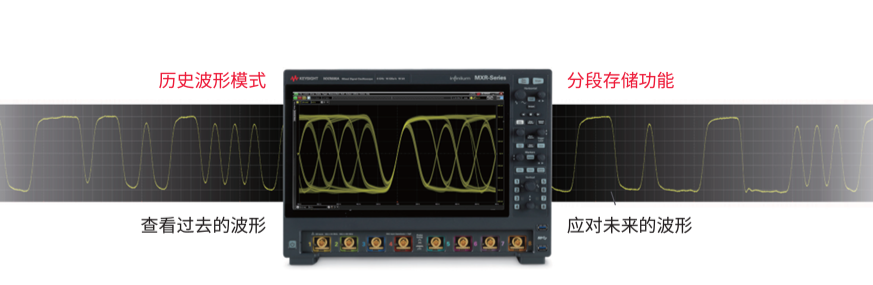

历史波形模式和分段存储功能能够为您提供更多信息

分段存储功能\ 应对未来的波形Infiniium MXR 系列标配了两个实用的工具，可以让您回看以前的波形事件或准备捕获将会发生的波形事件。在历史波形模式下，您可以随时停止示波器，回看此前最多 1,024 个触发事件波形。使用分段存储功能，您可以捕获触发之后最多 5,205 个事件波形并进行分析，事件波形之间没有任何限制。如果设计中存在的事件波形很难捕获，似乎只有您不在场时才会出现，那么您可以使用这些工具控制示波器自动查找这类事件波形，然后在空暇时再查看捕获到什么结果。该示波器还配有 1920x1080 像素全高清屏幕，并能够连接独立的外部监视器进行显示。您可以按照最适合自己的方式来整理和显示数据。

实时频谱分析功能呈现更多频域信号细节

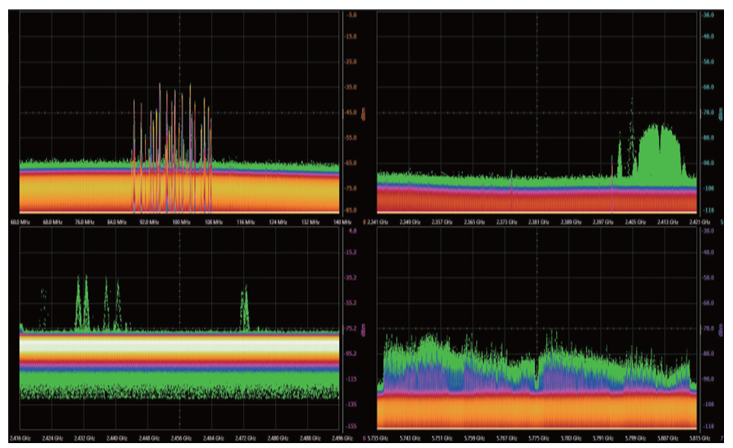

多达 8 个相位相干通道能够同时执行功能强大的射频分析。Infiniium MXR 系列中的 RTSA 视图提供了 40 MHz 至 320 MHz 的扫宽。在这个图片中，我们可以（沿顺时针方向）一次性查看美国本地广播电台信号（大约 100 MHz）、2.4 GHz WLAN 信道 1、5 GHz WLAN 信道 157 以及蓝牙等信号。由于数据来自模拟通道输入，因此它们具有相位相干性，只需进行标准的校准即可确保精度。Infiniium MXR 系列的最大中心频率为 6 GHz，可轻松支持从 ZigBee 到 5G FR1 的应用。

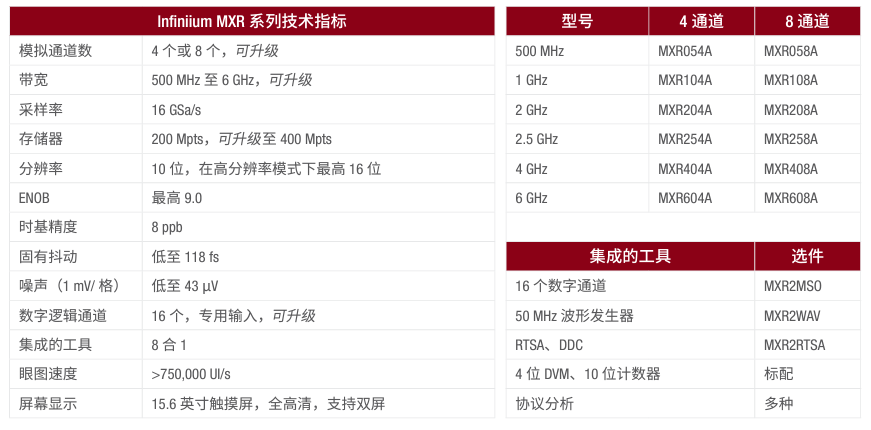

产品参数
