产品描述:

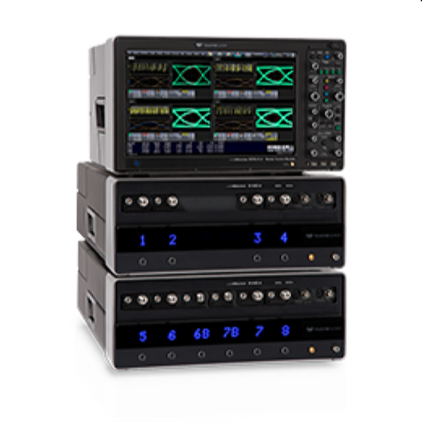

该 LabMaster 10 Zi 是一款性能强大的模块化示波器——它打破了通道数障碍并提供了更高的“带宽密度”。 模块化设计提供更简单的带宽和通道数升级路径,一个采集模块提供 四个 36 GHz 通道或两个65 GHz 通道,最多可支持 20 个采集模块
极致的高带宽性能
高达65 GHz
多达 80 个通道 @ 36 GHz
高达 160 GS/s
高达 512 Mpts/通道
50 fs rms 采样时钟(固有)抖动
所有通道之间的抖动 <130 fs rms
LabMaster 10 Zi 模块化系统重新定义了示波器的性能和功能。
在最高带宽可进行多通道操作
40 个通道 @ 65、60 或 50 GHz
80 个通道 @ 36、30 或 25 GHz
带宽和通道升级灵活性
ChannelSync 用于所有采集模块的精确同步
所有通道之间 <130 fs rms 抖动
服务器级 CPU,带 32 GB RAM 标准
超高稳定性采样时钟,抖动 <50 fs rms
4.9 ps (20-80%) 上升时间
14.1 Gb/s 硬件串行触发
主要技术指标 | |
| 带宽 | 20 - 65 GHz |
| 最大采样率 | 160 GS/s 采样率 |
| 分辨率 | 8位 |
| 输入通道 | 4到80 |
| 内存 | 20 Mpts – 512天内 Mpts |
| 最大内存 | 512 Mpts |
