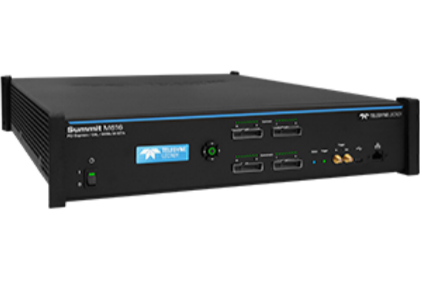

Summit M6.0协议分析器功能，如支持PCI Express Spec 2.5（5、8、16、32、64、1GT/s的数据速率）、从x16到x64的通道宽度以及完整的616GB跟踪内存，为强大的PCI Express产品开发人员和用户提供了更强大的能力和灵活性。Summit M616是目前市场上更强大、更精密的PCI Express分析仪。

强大的视图

与其他 Teledyne LeCroy PCI Express 分析仪一样， Summit M616 技术允许完全不变的数据传递。应用程序显示是高度可配置的，并且可以根据大多数用户的调试风格进行修改。提供许多功能，包括分层显示、协议流量摘要、详细的错误报告、时序计算器、总线利用率图，以及创建用户定义的测试报告的能力，使开发人员能够解决复杂的问题并按时完成他们的项目。 PCIe 存储解码，例如 NVMe、SATA Express（AHCI 和 ATA）、SCSI Express（PQI 和 SOP）、TCG（可信计算组）、Precision Time Management (PTM) 和虚拟化解码，例如Single和Multi-Root I/O Virtualization（SRIOV 和 MRIOV）以及Address Translation Services (ATS) 可用于将其功能扩展到许多不同的行业领域。

链路调整

除了全套专业的硬件和软件功能外， Summit M616 还为客户提供了便利和分析功能，例如支持通道调配，允许电路板开发人员以非标准顺序布置通道，从而简化电路板的设计。在 Summit M616 内部将lane映射回正确的顺序，并准确显示嵌入的总线交互。其他软件功能包括增强的错误检查以自动识别其他错误类型、更紧凑的trace文件允许更快地分析trace数据，以及选择简易或模式来设置trace记录选项。

支持局域网

Summit M616 还支持以太网 LAN 端口作为标准功能。通过 LAN 连接，工程师可以远程操作系统（例如，在其桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。此外，协同工作的多个工程师可以分时使用单个分析仪，从而减少每个工程师对额外分析仪的需求，并提高产品的成本效益。

可在任何 PCIe 环境中调试

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的 PCI Express 协议分析仪将复杂的功能与实用特性相结合，以加速 PCI Express IP 核、半导体、存储、图形、服务器、工作站、网桥和交换机的开发。

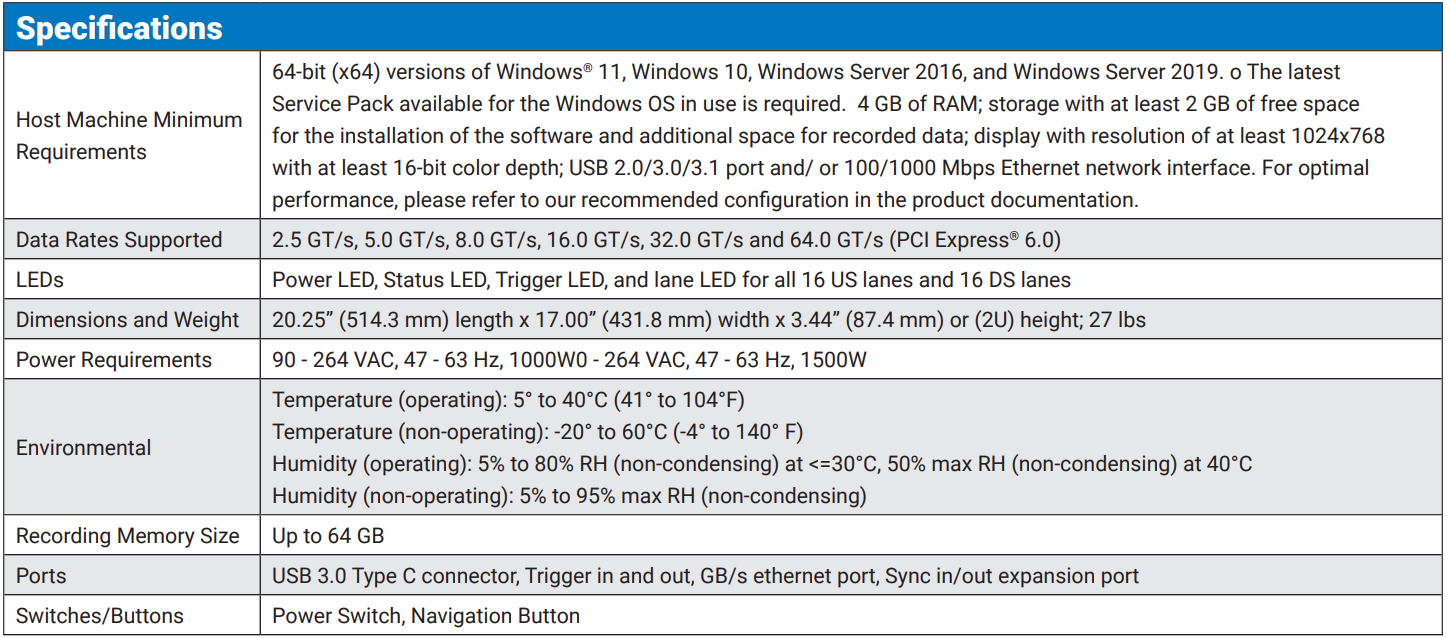

产品参数
