产品描述:

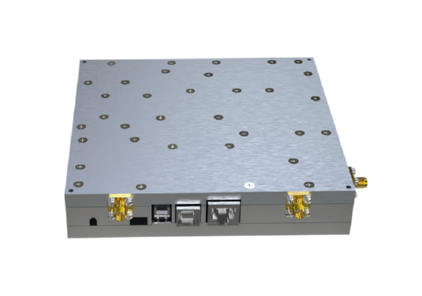

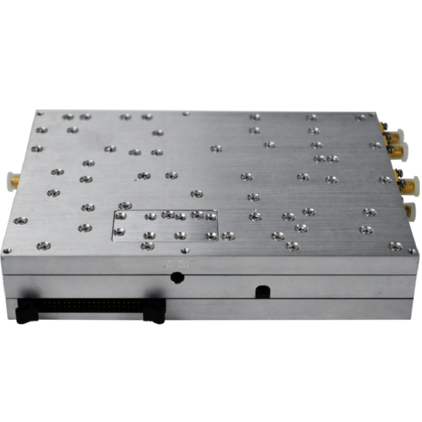

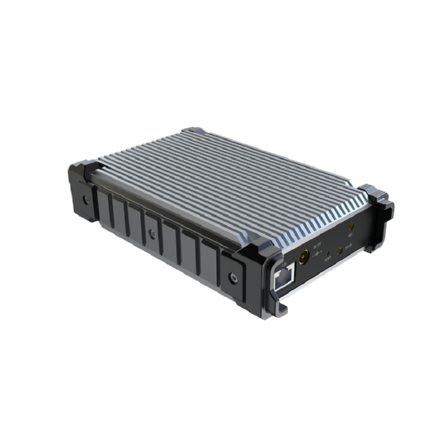

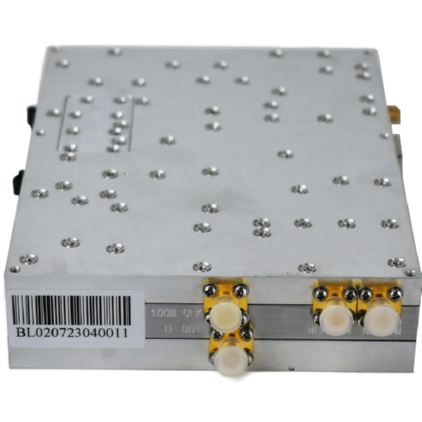

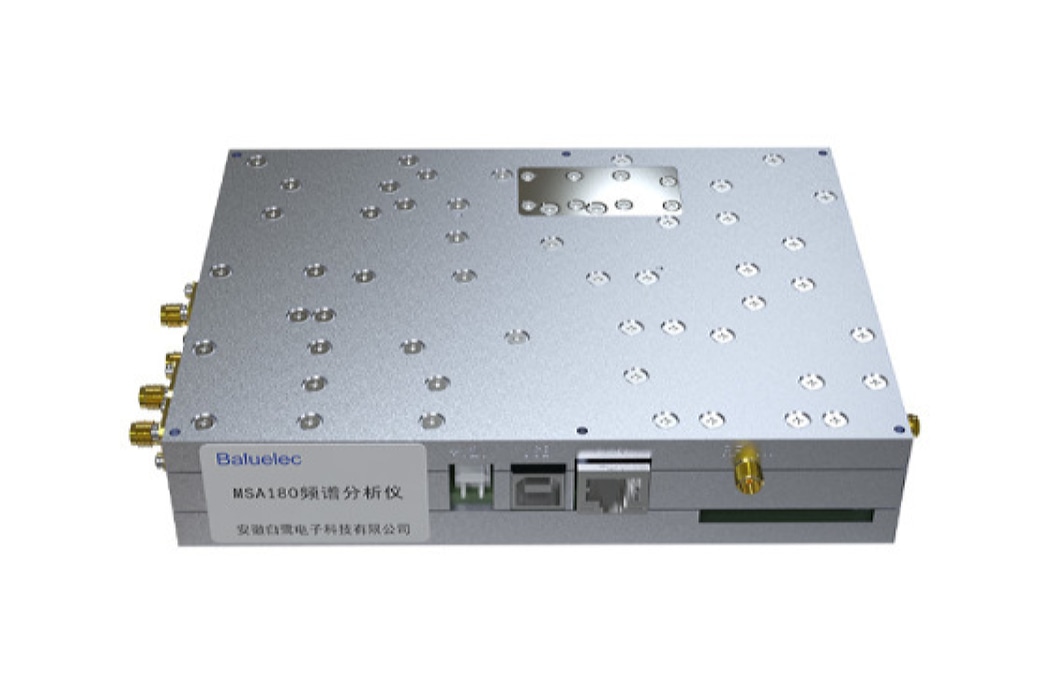

频谱分析仪模块通常以插件或独立模块的形式存在,可以与其他测试设备或仪器集成,方便进行扩展和二次开发。白鹭电子MSA系列模块化频谱分析仪具有高度集成化射频前端和数字处理一体化设计,使其具备超小的体积和独立的信号处理能力,适合应用于微波测试系统集成。

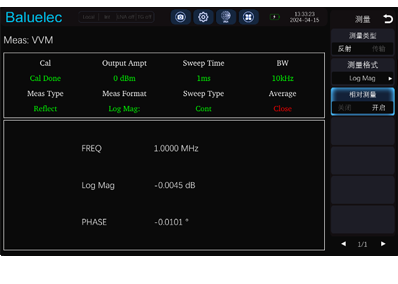

测量参数:S11、S21
多窗口测量

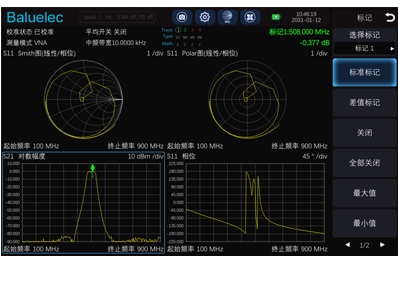

显示格式:回波损耗、插入损耗、驻波比、相位、群延迟、Smith图

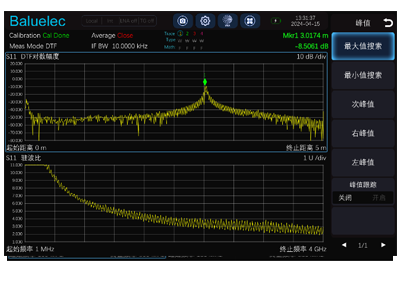

DTF可以快速准确定位电缆连接器是否松紧,线缆是否异常弯折或破损


宽频带、大动态范围
优异的小信号测量能力
高达80dB中/镜频抑制比
具备多种高级测量功能

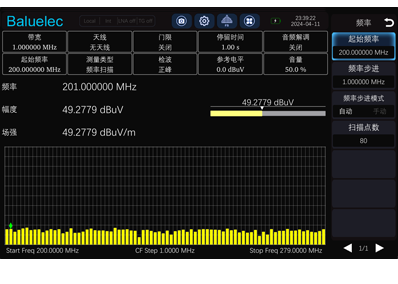

仪器用定向天线确定最大场强、用全向天线测量场强
具备定频、频率步进扫描、列表扫描等多种场强测量
内置/加载天线因子
型号名称 | 频率范围 | 最大实时带宽 | 分辨率带宽 | 相位噪声 | 显示平均噪声电平 | 跟踪源 |
5kHz~8GHz | 40MHz | 1Hz~5MHz | -98dBc/Hz@10kHz | -165dBm | 选配 | |
9kHz~20GHz | 40MHz | 1Hz~5MHz | -95dBc/Hz@10kHz | -160dBm | 选配 | |
9kHz~26.5GHz | 40MHz | 1Hz~5MHz | -95dBc/Hz@10kHz | -160dBm | 选配 | |
9kHz~1.8GHz | / | 1Hz~3MHz | -90dBc/Hz@30kHz | -158dBm | 选配 | |
9kHz~3.6GHz | / | 1Hz~3MHz | -90dBc/Hz@30kHz | -160dBm | 选配 | |
9kHz~7.5GHz | / | 1Hz~3MHz | -80dBc/Hz@30kHz | -158dBm | 选配 | |
9kHz~3.6GHz | / | 1Hz~3MHz | -90dBc/Hz@30kHz | -162dBm | 选配 | |
5kHz~8GHz | / | 1Hz~5MHz | -98dBc/Hz@10kHz | -165dBm | 选配 |
