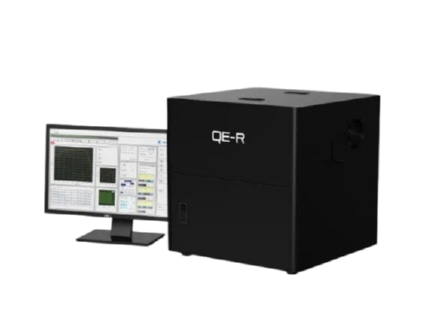

QE-R PV/太阳能电池量子效率光学仪

产品描述：
Enlitech的QE-R量子效率系统可提供各类太阳能电池的EQE测试数据。配合Enlitech专门开发的自动化测试软件，能够快速准确地测量IPCE、IQE和光谱响应数据。QE-R量子效率系统提供的量子效率信息，被太阳能电池研究人员广泛应用于器件设计、性能研究、工艺改进、材料带隙、缺陷或陷阱态的分析研究。基于QE-R量子效率系统的高重复性和准确性，计量工程师也使用该系统进行光谱失配计算和太阳能电池转换效率的不确定度评估。

产品特点产品参数相关产品

产品特点

小巧且灵活

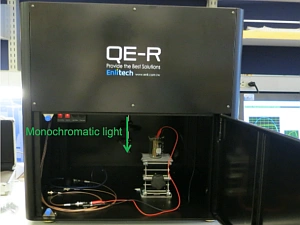

Enlitech-QE-R-Feature-2-1

*QE-R量子效率光学仪在60cm x 60cm x 60cm的主体内集成了所有光学和机械部件，其中包括电信号采集锁定放大器。它节省了大量实验室空间，但保持了各种类型的太阳能电池测试夹具的灵活性，如硅、薄膜、串联、CPV、CIGS、OPV、DSSC、钙钛矿太阳能电池。

完整的 Glovebox 集成

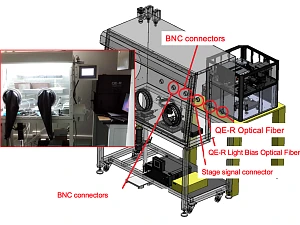

Enlitech-QE-R-Feature-3-1

QE-R 量子效率光学仪提供简单而完整的手套箱集成解决方案。我们已经为全球多家不同的手套箱制造商提供了50多套集成QE-R量子效率光学仪和太阳能模拟器。我们不仅提供硬件，还分享手套箱内部精确表征的经验，帮助我们的客户打破效率记录。

用于单结太阳能电池测试：钙钛矿太阳能电池、有机太阳能电池、Si HJT 电池、TOP-Con 电池、CIGS、CzTs、CdS、GaAs、薄膜电池。
用于串联太阳能电池测试：钙钛矿 / Si 串联电池、钙钛矿 / CIGS 串联电池、聚光太阳能电池、III-V 串联太阳能电池。
波长范围：300~1100 nm; 300~1800 纳米; 300~2500 nm 或自订
提供QE（量子效率）、PV-EQE（外量子效率）、IPCE（入射光子-电子转换效率）、SR（光谱响应）、IQE（内量子效率）、反射率的数据
结构紧凑且高重复性超过99.5%
两个独立的锁定放大器（每个都是双相的），可同时监控光功率并检查设备信号。
整合的计算机控制信号切换器，可降低维护和耗材成本。
手套箱整合能力。
符合 ATSM E 1021-15、ASTM E948、IEC 60904-8、IEC 60904-7、IEC 60904-1
NIST-traceable SI 可追溯链
各种定制的样品测试夹具

产品参数

IPCE/ 量子效率测试

Model	QE-R
Lamp Wavelength Range	300nm~2500nm
Measuring Wavelength Range	300nm~1100nm 300nm~1800nm 300nm~2500nm
Beam Spot Area	1 x 1 mm2
Effective Working Distance	> 10 cm
DSP Lock-in Amplifier	Two sets of dual-phase lock-in amplifiers
Software	a. Absolute light intensity calibration b. SR, EQE measuring c. Auto in-situ Jsc(EQE) calculation d. Auto Jsc(EQE) calculation at each wavelength e. IQE calculation f. Bandgap analysis g. Data collecting and analyzing h. Mismatch factor (MMF) calculation i. Signal monitoring function j. txt data format
Signal Oscilloscope	Oscilloscope display
Dark box	600mm x 600mm x 607mm
