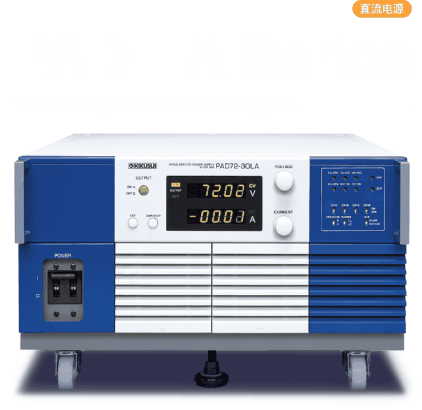

可变直流稳压电源 PAD-LA系列

产品描述：
PAD-LA 系列在以往产品串联调节器方式输出可变型支流稳定电源机型PAD-L系列的基础上进行了重新设计。不仅对基本性能精雕细琢，还采用了新颖的外观设计，提高了易用性。从研发、品质管理到生产现场，是一款使用领域广泛的”基础电源”。

产品特点产品参数相关产品

产品特点

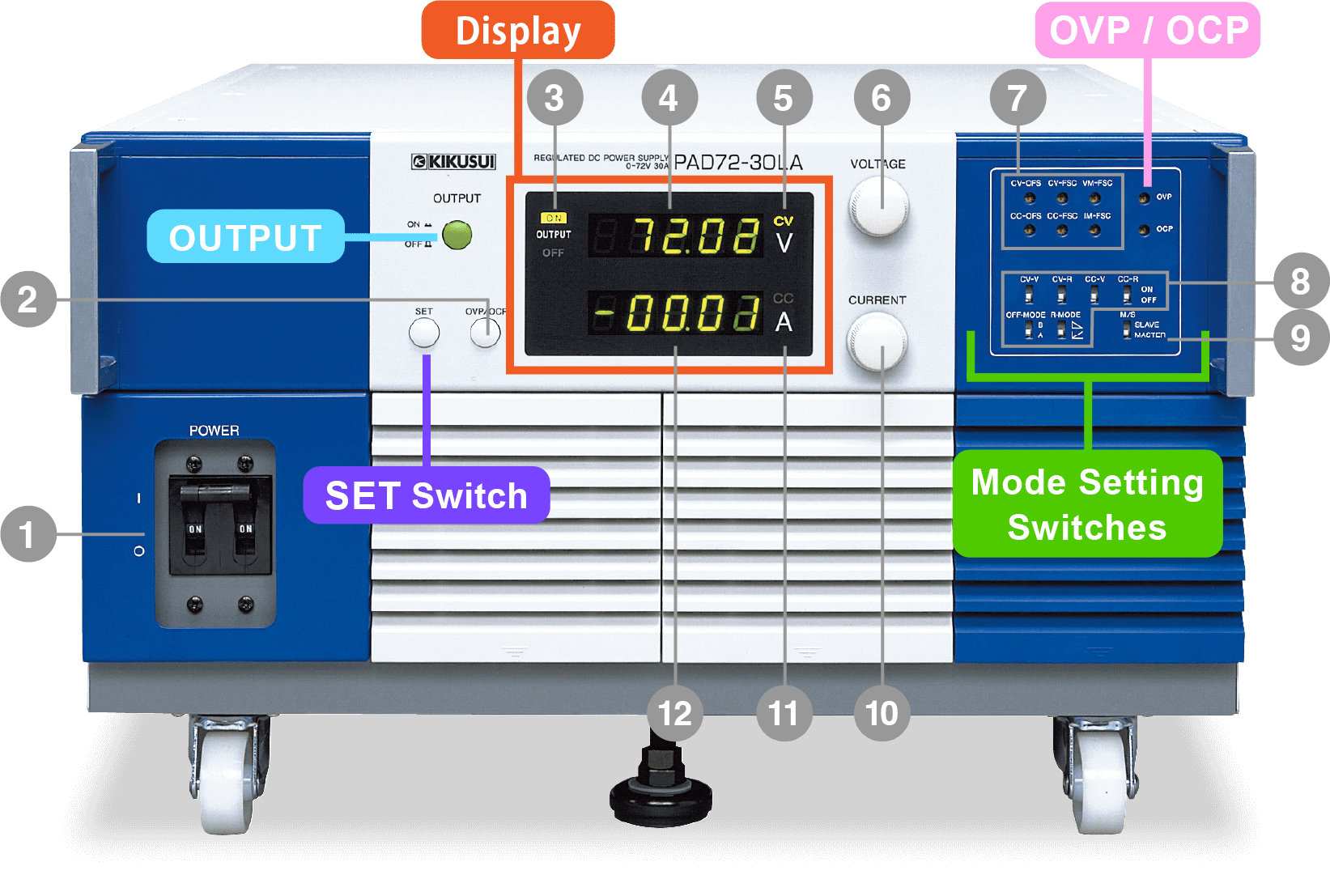

PAD-LA Front

1.POWER 开关

2.OVP / OCP 开关

3.OUTPUT ON / OFF 显示

4.电压表

5.CV 显示

6.VOLTAGE 旋钮

7.调整用可变电阻器

8.远程控制设定开关

9.M / S 开关

10.CURRENT 旋钮

11.CC 显示

12.电流表

高辉度的大型4 位数显示器

电压、电流指示计从模拟类型变更为数字类型。而且，由于输出ON/OFF、 CV/CC 的各动作显示也配置在附近，可以迅速确认必需的情报。

OVP / OCP

在 OVP ( 过电压保护 ) 功能外，标配了 OCP ( 过电流保护 )。

集中模式设定开关

用于输出以及显示器的调整、OVP 以及OCP 动作点设定的各可变电阻器、模拟远程控制的动作模式设定、设定单一控制并联运行( 或者串联运行) 中的主机或者从机的开关，都集中在前面板的右上部，提高了使用的便利性。

OUTPUT 以及SET 开关

与本机的电源开关不同，另装备 “OUT-PUT 开关”，设置有即使在输出O FF 时，也能对现在设定的电压值以及电流值进行设定或者确认的“SET 开关”。

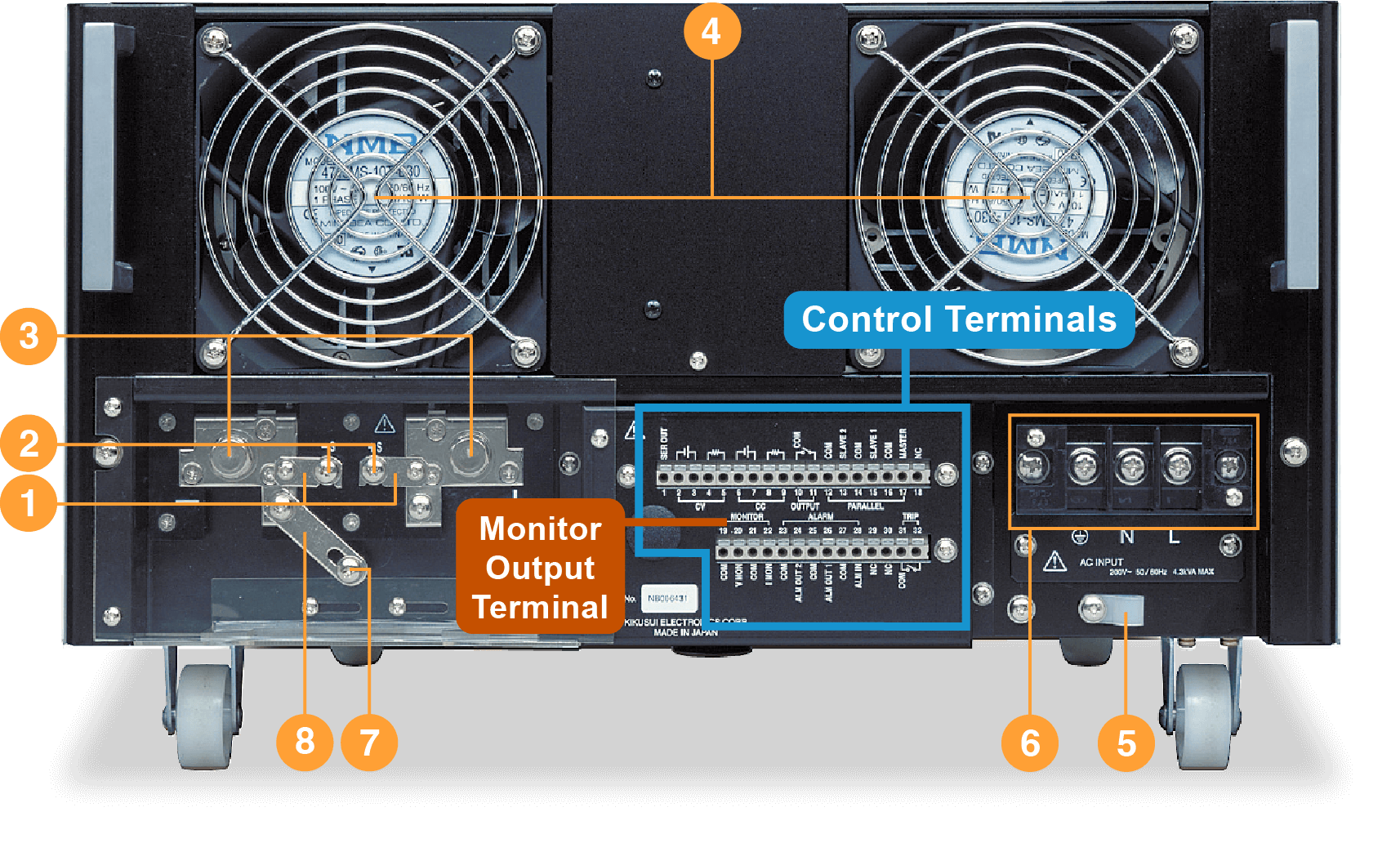

PAD-LA Rear

1.感测用短路片

2.感测端子

3.DC OUTPUT 端子（M8 螺栓）

4.排气口

5.电缆夹

6.AC INPUT 端子台（M6 螺钉）

7.外壳端子

8.接地用短路片

输出监控

标配输出电压以及输出电流的监控输出端子。输出电压监控输出，在 0 ~额定输出电压下为0V ~约10V，输出电流的监控输出在0 ~ 额定输出电流下为0V ~ 约1V。

控制终端集成在后面板上

后面的控制端子台，从以往的口琴式端子变为不使用螺钉的线夹端子。

产品参数

Specifications	Output		Ripple		Line Regulation		Load Regulation		Dimensions	Weight	Input
Model	CV	CC	CV	CC	CV	CC	CV	CC	Type	kg	Voltage(AC)	Power
Model	V	A	mVrms	mArms	mV	mA	mV	mA	Type	kg	V±10 %	kVA
PAD16-100LA	0 to 16	0 to 100	0.5	100	0.005％＋1	3	0.005％＋2	5	Ⅲ	65	200	3.3
PAD36-60LA	0 to 36	0 to 60	0.5	10	0.005％＋1	3	0.005％＋2	5	Ⅲ	66	200	3.8
PAD36-100LA	0 to 36	0 to 100	0.5	50	0.005％＋1	3	0.005％＋2	5	Ⅳ	96	200	7.1
PAD60-35LA*	0 to 60	0 to 35	0.5	8	0.005％＋1	3	0.005％＋2	3	Ⅲ	64	200	3.4
PAD60-60LA	0 to 60	0 to 60	0.5	20	0.005％＋1	3	0.005％＋2	5	Ⅳ	96	200	6.9
PAD110-20LA*	0 to 110	0 to 20	1	4	0.005％＋1	1	0.005％＋2	3	Ⅲ	63	200	3.8
PAD110-32LA*	0 to 110	0 to 32	1	10	0.005％＋1	3	0.005％＋2	5	Ⅳ	94	200	6.7
PAD250-8LA*	0 to 250	0 to 8	5	4	0.005％＋2	1	0.005％＋3	3	Ⅲ	63	200	3.4
PAD250-15LA*	0 to 250	0 to 15	5	5	0.005％＋2	1	0.005％＋3	3	Ⅳ	92	200	6.7
