]WPS-S系列宽范围可编程直流电源_直流电源_通用测试仪器_产品中心

产品描述：

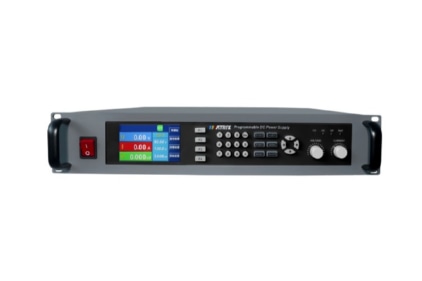

WPS-S系列是由微处理器控制的一款外观精美、体积小、性能高、功能强大、操作简单的宽范围可编程直流电源。并具有优异的输出性能指标。本系列电源包含1.5KW、3KW二款基础型号，输出电压涵盖0~2250V，输出电流0~510A。最多可并联10台同型号产品，单机配置LIST功能和函数发生器功能，满足特定的测试需求，内置多种接口，包含RS232/RS485/CAN/USB/LAN等通讯接口。

产品特点产品参数相关产品

产品特点

• 电压、电流同时五位显示，精准易用

• 带主动式PFC,功率因数高达0.99

• 输出的上升沿和下降沿速度可调

• 内置函数发生器

• 主从模式支持并联

• 支持OVP,OCP,OPP,OTP保护，

• 支持SENSE端子反接保护

• SENSE远端电压补偿功能

• 配有放电电路(在1s内Uout<10V)

• List序列编程功能

• 功率吸收功能

• 输出端反压保护(选配)

• 内置远程模拟控制接口(选配)

• 支持SCPI指令语言

• 高亮度的彩色LCD显示屏

产品参数

选型表

1.5KW 系列产品选型表 (重量：10.8kg 尺寸：2U 48245588mm)
型号	电压	电流	功率	纹波
WPS-1500S-35-100	0-35V	0-100A	1500W	10mVrms
WPS-1500S-60-75	0-60V	0-75A	1500W	10mVrms
WPS-1500S-80-60	0-80V	0-60A	1500W	10mVrms
WPS-1500S-100-50	0-100V	0-50A	1500W	20mVrms
WPS-1500S-200-25	0-200V	0-25A	1500W	20mVrms
WPS-1500S-360-15	0-360V	0-15A	1500W	40mVrms
WPS-1500S-500-10	0-500V	0-10A	1500W	50mVrms
WPS-1500S-750-7	0-750V	0-7A	1500W	50mVrms
WPS-1500S-1000-5	0-1000V	0-5A	1500W	100mVrms

3KW系列产品选型表 (重量：13.5kg 尺寸：2U 48245588mm)
型号	电压	电流	功率	纹波
WPS-3000S-35-200	0-35V	0-200A	3000W	10mVrms
WPS-3000S-40-120	0-40V	0-120A	3000W	10mVrms
WPS-3000S-60-150	0-60V	0-150A	3000W	10mVrms
WPS-3000S-80-120	0-80V	0-120A	3000W	10mVrms
WPS-3000S-100-100	0-100V	0-100A	3000W	20mVrms
WPS-3000S-200-50	0-200V	0-50A	3000W	20mVrms
WPS-3000S-360-30	0-360V	0-30A	3000W	40mVrms
WPS-3000S-500-20	0-500V	0-20A	3000W	50mVrms
WPS-3000S-750-14	0-750V	0-14A	3000W	50mVrms
WPS-3000S-1000-10	0-1000V	0-10A	3000W	100mVrms

参数表

型号		WPS-S
额定输入	单相	220VAC±10% 47-63Hz
DC输出	电压	0V~额定值
	电流	0A~额定值
	功率	0W~额定值
	效率	≤92%
编程精度	电压	≤±(0.05%+0.04%FS）
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS）
	电流	≤±(0.15%+0.1%FS）
	功率	≤±0.8%FS
源效应	电压	≤0.02%FS(±10%△UAC输入)
源效应	电流	≤0.05%FS(±10%△UAC输入)
负载效应	电压	≤0.05%FS(0-100%的负载调整率)
负载效应	电流	0.15%FS(0-100%△UDC的负载调整率)
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0 ~5V或0~10V(可切换)
	U/I/P精确度	0 ~10V:≤0.2%FS 0~5V:≤0.4%FS
动态响应时间	负载调整需时	≤2ms(负载从10-100%调整)
动态响应时间	输出电压上升时间	最大30ms(10~90%满量程）
保护功能		OTP,OVP,OCP,OPP,PF
通讯接口		RS232/RS485/USB/LAN等通讯接口
并联操作		工作温度：0~50℃,湿度：<80%,储存温度：-20~70℃,海拔：<2000m
工作环境		工作温度：0~50℃,湿度：<80%,无凝露，储存温度： -20~70℃,海拔：<2000m
隔离耐压		1000VDC(输出对大地）
