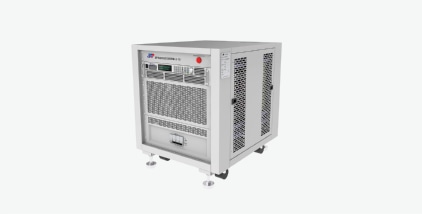

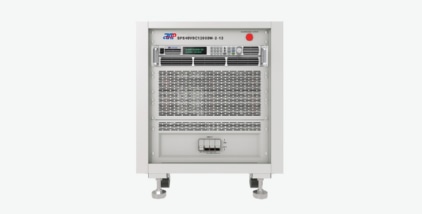

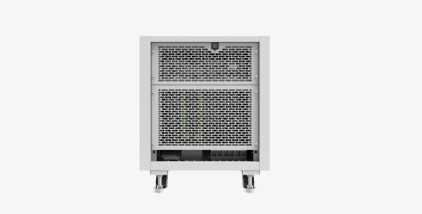

SPS系列直流电源系统

产品描述：
可提供稳定的直流输出，内置电压和电流的测试能力，可在整个功率范围内提供更为宽泛的电压和电流组合，单机范围12kW至40kW，电流范围高达2000A及电压范围高达1200V，能满足各种直流电源的应用。用户可以任意设定输出电压、电流，并量测输出的各项特性，显示在VFD上。同时，电源系统提供多种标准通讯接口，简化和加快测试开发。

产品特点产品参数相关产品

产品特点

精准的电压/电流量测
标配RS232/RS485/USB通讯接口，LAN、GPIB供选配。支持定电压(CV)、定电流(CC)自动切换功能
使用标准的SCPI通信协议睿
各种保护功能(支持OVP、OCP、OPP、OTP，掉电及输入欠压保护)
编码旋钮，多功能键盘操作
远程感测线压降补偿
具有List波形编辑功能
通过CE认证标准

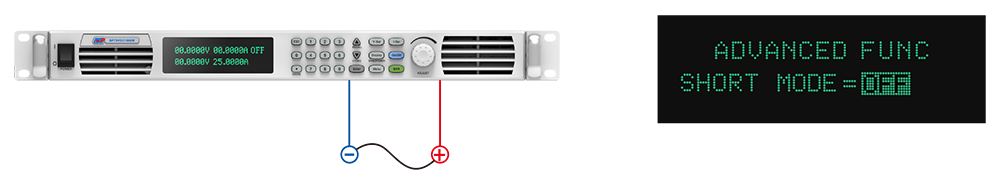

短路模式

该功能适应于线缆/保险丝载流能力的测试，开启该功能后，电源将关闭短路保护功能，并保持极低的电压输出额定电流。

LIST波形编辑功能

该系列电源支持3种LIST文件编辑格式，以满足不同测试需求下的输出要素，设定时间的最小分辨率为1ms。

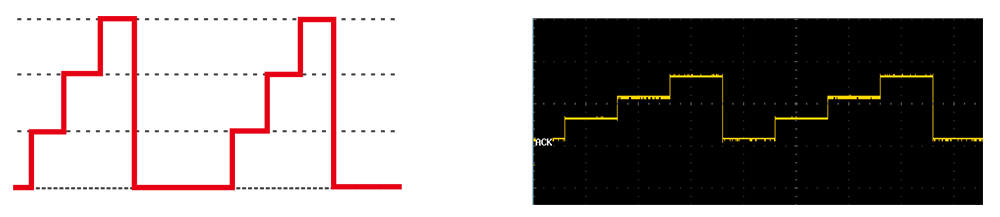

脉冲文件格式

可设置输出电压随着时间变化的趋势以及持续时间，按照需求设定输出波形执行的模式，LOOP(循环)，CONT(单次)，STEP(单步)。

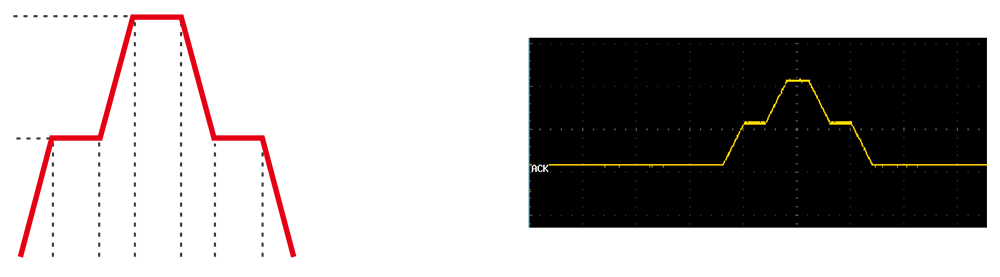

斜率文件格式

该文件格式支持输出电压的斜率设定，实现输出电压的缓升缓降，按照需求设定输出波形的执行模式，LOOP(循环)，CONT(单次)，STEP(单步)。

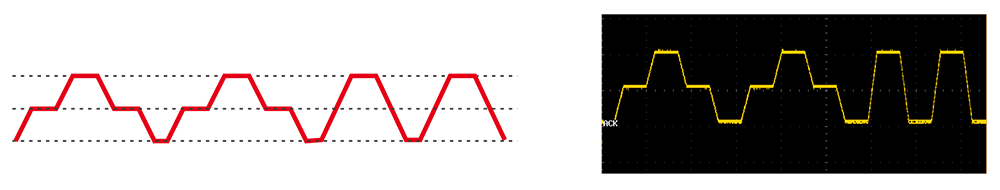

SEQUENCE波形编辑功能

该功能是LIST文件编辑的升级版，该文件的每一步均是一个完整的LIST文件，该功能可以将几个LIST文件进行组合输出，同时可以设定每一个LIST文件的重复次数以及整个SEQUENCE文件的执行次数。

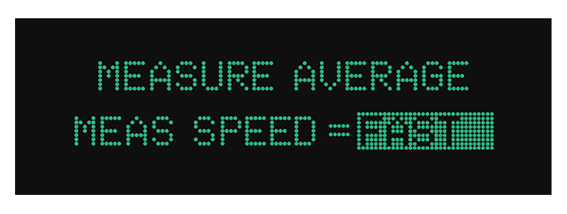

平衡量测功能

在此模式下，若是待测物有剧烈的电压电流变化，可改变平均量测次数来让显示值更加稳定。显示频率有FAST(快)/MEDIUM(中)/SLOW(慢)供选择。

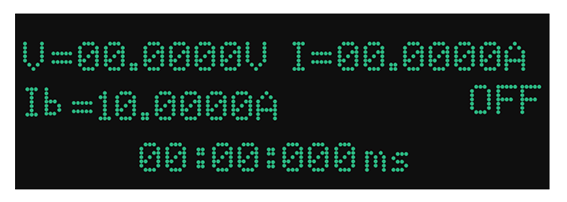

电流计数功能

该功能适用于断路器或者保险丝熔断时间测试。当电流达到断路器或者保险丝的熔断电流Ib时计时开始，在其断开后结束计时，计时分辨率可达200ms。

监控软件

产品参数

型号	电压	电流	功率	电压纹波	电流纹波
SPS32VDC12000W-2-13	32V	600A	12kW	120mVp-p/20mVrms	600mA(Full Range),300mA(TYP Value)
SPS32VDC24000W-2-19	32V	1200A	24kW	120mVp-p/20mVrms	1200mA(Full Range),600mA(TYP Value)
SPS32VDC40000W-2-27	32V	2000A	40kW	120mVp-p/20mVrms	2000mA(Full Range),1000mA(TYP Value)
SPS40VDC12000W-2-13	40V	360A	12kW	80mVp-p/12mVrms	225mA(Full Range),30mA(TYP Value)
SPS40VDC24000W-2-19	40V	720A	24kW	80mVp-p/12mVrms	450mA(Full Range),60mA(TYP Value)
SPS40VDC40000W-2-27	40V	1200A	40kW	80mVp-p/12mVrms	750mA(Full Range),100mA(TYP Value)
SPS75VDC12000W-2-13	75V	180A	12kW	80mVp-p/16mVrms	90mA(Full Range),15mA(TYP Value)
SPS75VDC24000W-2-19	75V	360A	24kW	80mVp-p/16mVrms	180mA(Full Range),30mA(TYP Value)
SPS75VDC40000W-2-27	75V	600A	40kW	80mVp-p/16mVrms	300mA(Full Range),50mA(TYP Value)
SPS80VDC9000W-2-13	80V	180A	9kW	120mVp-p/18mVrms	75mA(Full Range),15mA(TYP Value)
SPS80VDC18000W-2-19	80V	360A	18kW	240mVp-p/36mVrms	150mA(Full Range),30mA(TYP Value)
SPS80VDC30000W-2-27	80V	600A	30kW	400mVp-p/60mVrms	250mA(Full Range),50mA(TYP Value)
SPS96VDC12000W-2-13	96V	200A	12kW	90mVp-p/15mVrms	800mA(Full Range),400mA(TYP Value)
SPS120VDC12000W-2-13	120V	120A	12kW	160mVp-p/30mVrms	90mA(Full Range),15mA(TYP Value)
SPS120VDC24000W-2-19	120V	240A	24kW	160mVp-p/30mVrms	180mA(Full Range),30mA(TYP Value)
SPS120VDC40000W-2-27	120V	400A	40kW	160mVp-p/30mVrms	300mA(Full Range),50mA(TYP Value)
SPS150VDC12000W-2-13	150V	90A	12kW	160mVp-p/30mVrms	90mA(Full Range),15mA(TYP Value)
SPS150VDC24000W-2-19	150V	180A	24kW	160mVp-p/30mVrms	180mA(Full Range),30mA(TYP Value)
SPS150VDC40000W-2-27	150V	300A	40kW	160mVp-p/30mVrms	300mA(Full Range),50mA(TYP Value)
SPS192VDC24000W-2-19	192V	200A	24kW	180mVp-p/30mVrms	800mA(Full Range),400mA(TYP Value)
SPS200VDC12000W-2-13	200V	72A	12kW	300mVp-p/60mVrms	75mA(Full Range),30mA(TYP Value)
SPS200VDC24000W-2-19	200V	144A	24kW	300mVp-p/60mVrms	150mA(Full Range),60mA(TYP Value)
SPS200VDC40000W-2-27	200V	240A	40kW	300mVp-p/60mVrms	250mA(Full Range),100mA(TYP Value)
SPS225VDC12000W-2-13	225V	60A	12kW	60mVp-p/12mVrms	120mA(Full Range),20mA(TYP Value)
SPS240VDC9000W-2-13	240V	60A	9kW	60mVp-p/9mVrms	150mA(Full Range),30mA(TYP Value)
SPS240VDC24000W-2-19	240V	120A	24kW	120mVp-p/18mVrms	300mA(Full Range),40mA(TYP Value)
SPS320VDC40000W-2-27	320V	200A	40kW	300mVp-p/50mVrms	800mA(Full Range),400mA(TYP Value)
SPS360VDC12000W-2-13	360V	40A	12kW	120mVp-p/22.5mVrms	120mA(Full Range),20mA(TYP Value)
SPS400VDC40000W-2-27	400V	120A	40kW	200mVp-p/30mVrms	300mA(Full Range),40mA(TYP Value)
SPS450VDC12000W-2-13	450V	30A	12kW	120mVp-p/22.5mVrms	120mA(Full Range),20mA(TYP Value)
SPS450VDC24000W-2-19	450V	60A	24kW	120mVp-p/24mVrms	120mA(Full Range),20mA(TYP Value)
SPS480VDC18000W-2-19	480V	60A	18kW	120mVp-p/18mVrms	300mA(Full Range),60mA(TYP Value)
SPS600VDC12000W-2-13	600V	30A	12kW	700mVp-p/80mVrms	37.5mA(Full Range),15mA(TYP Value)
SPS600VDC24000W-2-19	600V	60A	24kW	700mVp-p/80mVrms	75mA(Full Range),30mA(TYP Value)
SPS600VDC40000W-2-27	600V	100A	40kW	700mVp-p/80mVrms	125mA(Full Range),50mA(TYP Value)
SPS720VDC24000W-2-19	720V	40A	24kW	240mVp-p/45mVrms	120mA(Full Range),20mA(TYP Value)
SPS750VDC40000W-2-27	750V	60A	40kW	200mVp-p/40mVrms	120mA(Full Range),20mA(TYP Value)
SPS800VDC12000W-2-13	800V	22.5A	12kW	1600mVp-p/400mVrms	37.5mA(Full Range),15mA(TYP Value)
SPS800VDC24000W-2-19	800V	45A	24kW	1600mVp-p/400mVrms	75mA(Full Range),30mA(TYP Value)
SPS800VDC30000W-2-27	800V	60A	30kW	200mVp-p/30mVrms	500mA(Full Range),100mA(TYP Value)
SPS800VDC40000W-2-27	800V	75A	40kW	1600mVp-p/400mVrms	125mA(Full Range),50mA(TYP Value)
SPS900VDC24000W-2-19	900V	30A	24kW	240mVp-p/45mVrms	120mA(Full Range),20mA(TYP Value)
SPS1200VDC24000W-2-19	1200V	24A	24kW	450mVp-p/90mVrms	100mA(Full Range),40mA(TYP Value)
SPS1200VDC40000W-2-27	1200V	40A	40kW	400mVp-p/75mVrms	120mA(Full Range),20mA(TYP Value)
