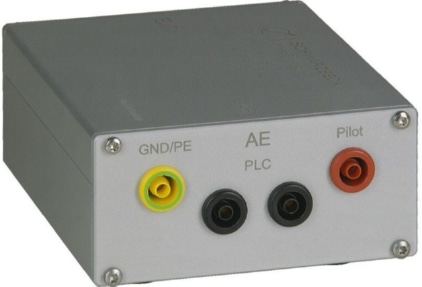

SCHWARZBECK Pilot ISN 阻抗稳定网络

产品描述：
150 Ω ±20 Ω 1.4 A DC 2

产品特点 产品参数 相关产品

产品特点
Pilot ISN - 阻抗稳定网络

Pilot ISN是一个阻抗稳定网络，可用于测量PLC（电源线通信）的干扰电压。其设计基于IEC 61851-21-1电动汽车导电充电系统。ISN提供与被测设备（EuT）和通信设备或负载（AE）的去耦。
只要建立了阻抗为100的PLC连接，Pilot ISN的阻抗就按照标准为150。集成的衰减器可改善阻抗匹配，因此必须将其打开。



产品参数


Frequency Range:

150 kHz - 30 MHz

Connector:

Safety laboratory jacks, 4 mm

Max. line current/path:

1.4 A DC

Max. voltage
  Power line - ground:

200 V DC
  140 V AC

Common mode impedance
  EuT-side:

150 Ω ±20 Ω

Dimensions W x H x D:

125 mm x 55 mm x 105 mm

Weight:

480 g

According to standard:

IEC 61851-21-1
  Electric vehicle conductive charging system
