SCHWARZBECK NNHV 8123-800 高压人工电源网络

产品描述：
NNHV 8123-800系列非对称单路人工电源网络（AMN），主要用于依据CISPR 25 ed4或BMW GS 95025-1，测量屏蔽电缆的电磁干扰，频率范围0.1 –150 MHz 。NNHV 8123-800也可用于大电流注入（BCI）测试，需端接50Ω负载，阻抗特性5μH || 50Ω。

产品特点 产品参数 相关产品

产品特点

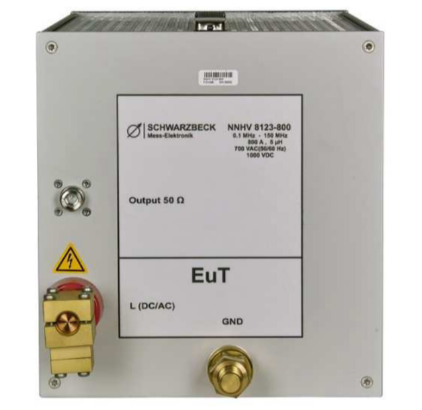

NNHV 8123-800 高压人工电源网络



NNHV 8123-800系列非对称单路人工电源网络（AMN），主要用于依据CISPR 25 ed4或BMW GS 95025-1，测量屏蔽电缆的电磁干扰，频率范围0.1 –150 MHz 。NNHV 8123-800也可用于大电流注入（BCI）测试，需端接50Ω负载，阻抗特性5μH || 50Ω。

NNHV 8123-800允许在800A的电流持续工作，耐受短时电流1000A。





NNHV 8123-800 高压人工电源网络

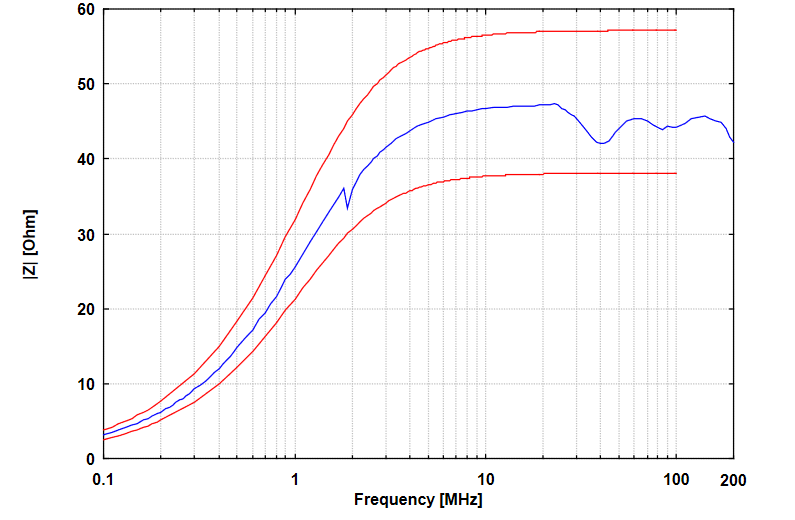

阻抗特性曲线

NNHV 8123-800 高压人工电源网络

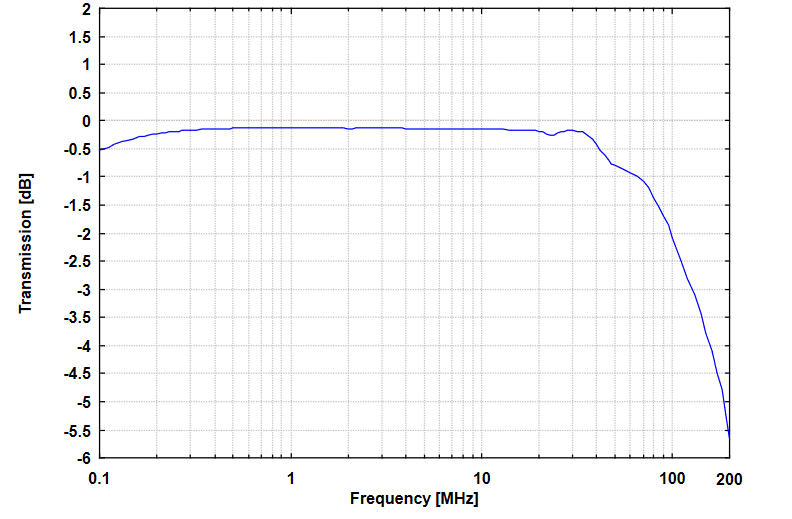

分压系数比(受试设备端子到N连接器)



产品参数


频率范围

0.1-150MHz

持续电流

800A

短时电流

1000A

电压（DC）

1000V

电压（AC 50/60Hz）

700Vrms

电压（AC 400Hz）

300Vrms

阻抗

(5 μH) || 50 Ω(+/- 10%)

直流电阻 电源-EUT

<1.3mΩ

阻抗（AC 50/60Hz）

2mΩ

阻抗（AC 400Hz）

12.6mΩ

EUT接口

翼状端子

测量输出接口

N型（母）

尺寸

226 x 241 x 407 mm

重量

12.2kg
