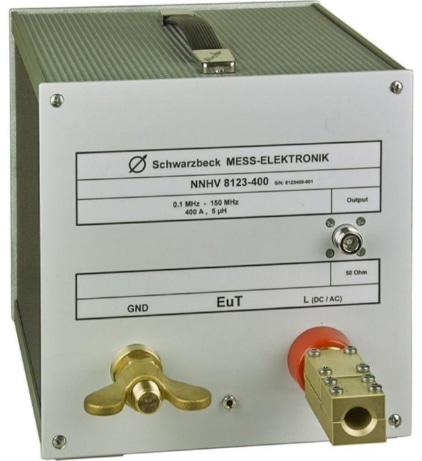

SCHWARZBECK NNHV 8123-400 阻抗稳定网络

产品描述:
V-LISN 5µH || 50 Ω 400 A single


产品特点

NNHV 8123-400系列非对称单路人工电源网络(AMN),主要用于依据CISPR 25 ed4或BMW GS 95025-1,测量屏蔽电缆的电磁干扰,频率范围0.1 –150 MHz 。NNHV 8123-400也可以用于大电流注入(BCI)测试,此时需要端接50Ω负载,其阻抗特性为5μH || 50Ω。

NNHV8123-400允许在250A的电流下持续工作,短时电流耐受500A。

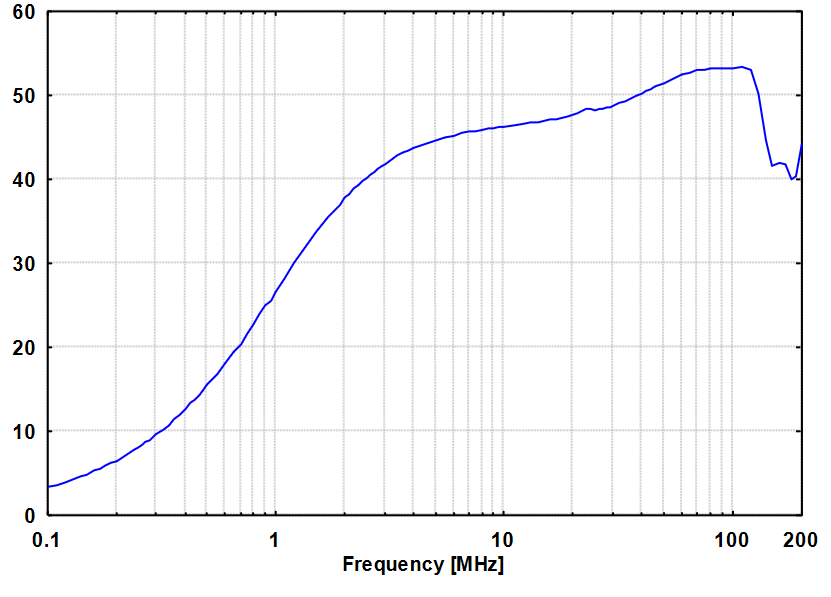

NNHV 8123-400 阻抗稳定网络

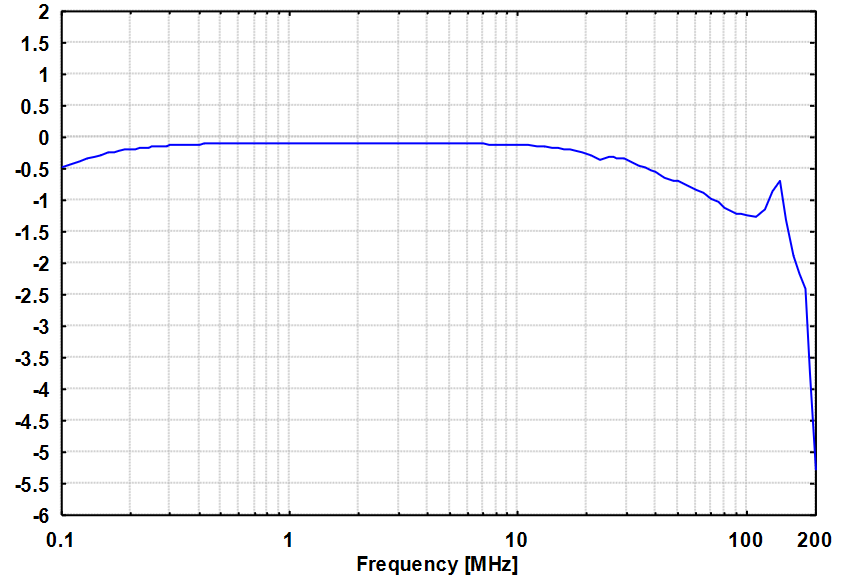

NNHV 8123-400 阻抗稳定网络

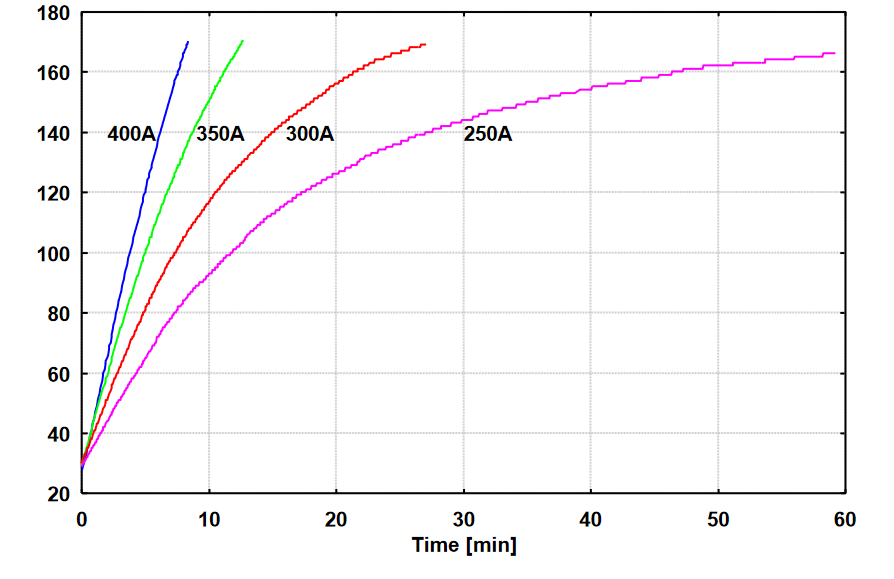

NNHV 8123-400 阻抗稳定网络





产品参数


频率范围

0.1-150MHz

持续电流

250A

短时电流

500A

电压(DC)

1000V

电压(AC 50/60Hz)

700Vrms

电压(AC 400Hz)

300Vrms

阻抗

(5 μH) || 50 Ω(+/- 10%)

直流电阻 电源-EUT

<1.3mΩ

阻抗(AC 50/60Hz)

2mΩ

阻抗(AC 400Hz)

12.6mΩ

EUT接口

翼状端子

测量输出接口

N型(母)

尺寸

220 x 225 x 260 mm

重量

6.0kg
