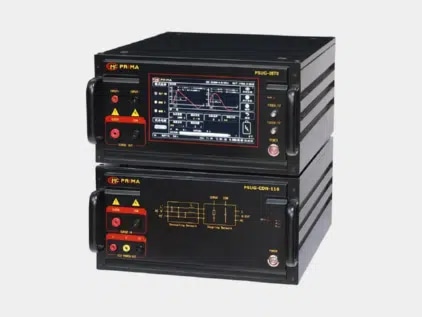

单相雷击浪涌发生器PSUG-08T0

产品描述：
PSUG-08T0-CDN-116是针对电磁兼容—浪涌（冲击）（SUG）抗扰度实验的要求而专门设计的，用于评估电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据。

产品特点产品参数相关产品

产品特点

>支持多通道测试

>正负极性随意切换

>一键切换中英文模式

>内置国际标准等级参数

>出色的工艺，经久耐用

>最高测试电压可达8000V

>10.1寸彩色触摸屏操作

>进口程控高压电源性能稳定

>内置温湿度,时间,实时高压显示

>相位角度异步或0～360°自由设定

>浪涌试验方式全档位自动切换

>内置RJ45接口，满足多种的编程模式

>海量用户自定义满足多用户测试

>可通过同轴线连接示波器实时测量波形

满足标准

>IEC/EN60664【协调低压系统(网络)中的设备隔离】

>GB/T17626.5/IEC61000-4-5【浪涌(冲击)抗扰度试验】

>ITU K20【电信交换设备对过电压和过电流的抵抗能力】

>ANSIC62.41/45【低压交流电源源电路中电涌电压推荐规程】

>GB/T16927.1【电压试验技术第1部分：一般定义及试验要求】

>IEC/EN 61643-1【连接到低压配电系统的电涌保护装置.要求和试验】

>ITU K44【暴露于过电压和过电流的电信设备的电阳率试验基本推荐标准】

>ITU K45【接入网和干线网中安装的电信设备对过电压和过电流的耐受能力】

>IEC/EN 61010【测量、控制和实验室用电气设备的安全要求第1部分:通用要求】

产品参数

产品型号	PSUG-08T0
开路电压波	200V ～ 8000V± 10%
电压分辨率	10 V
上升时间	1.2μs ±30%
持续时间	50μs ±20%
短路电流波	100 A～4000A ±10%
上升时间	8μs ±20%
持续时间	20μs ±20%
输出极性	正/负，先正后负，先负后正
源输出阻抗	2 Ω
步进电压	0～8000V
间隔时间	5s～9999s（最短时间取决于实验电压）
试验次数	1c～60000c
触发方式	手动、外部、间隔触发
相位同步	0°～359°（50 HZ或60 HZ）(同步、异步）
耦合网络参数
外置网络	PSUG-CDN-116
耦合网络	单相三线
去耦带载	AC MAX 260V/16A; DC MAX 110V/10A（DC功率max1000w)
耦合电容	9μF（线-地）、 18μF（线-线）
耦合电阻	等效阻抗12 Ω、等效阻抗2 Ω
耦合投切方式	主机控制
受试设备注入端的残余脉冲电压	不超过施加实验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
