产品描述:

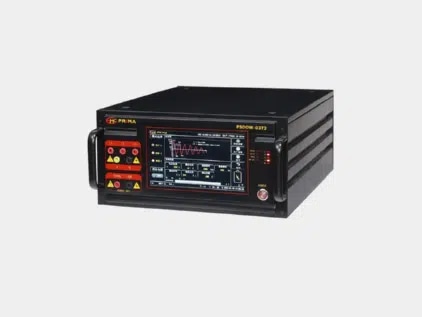

PSDOW-03T3阻尼振荡波发生器是针对阻尼振荡波抗扰度试验的要求而设计的,专门用于评估电气和电子设备在运行时电源电缆、控制电缆和信号电缆在受到阻尼振荡波干扰时的性能,为此提供一个评定依据。
产品特点
>正负极性随意切换
>一键切换中英文模式
>内置国际标准等级参数
>出色的工艺,经久耐用
>测试电压可达3300V
>10.1寸彩色触摸屏操作
>使用进口程控高压电源性能稳定
>试验方式全档位自动切换
>内置温湿度时间实时高压显示
>内置RJ45接口可远程(选配)
>海量用户自定义满足多用户测试
满足标准
>IEC61000-4-18;GB/T17626.18【阻尼振荡波抗扰度试验】
产品型号 | PSDOW-03T3 |
开路电压波 | 200V~3300V ±10% |
电压分辨率 | 1V |
上升时间 | 75ns ±20% |
振荡频率
| 100kHz ±10% |
1MHz ±10% | |
重复率
| 100kHz:40×(1±10%)c/S |
1MHz: 400×(1±10%)c/S | |
衰减 | Pk5值大于Pk1值的50% |
Pk10值小于Pk1值的50% | |
输出阻抗 | 200Ω ±10% |
输出极性 | 正/负,先正后负,先负后正 |
步进电压 | 0~3300V |
持续时间 | 1s~20s |
试验次数 | 1c~60000c |
输出方式 | 源端输出/耦合输出 |
触发方式 | 手动、外部、间隔触发 |
耦合网络参数 | 内置三相五线耦合 |
UAC max 400V/16A;DC MAX 110V/10A(DC功率max1000w) |
