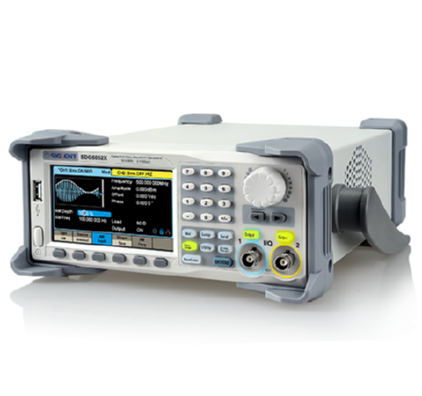

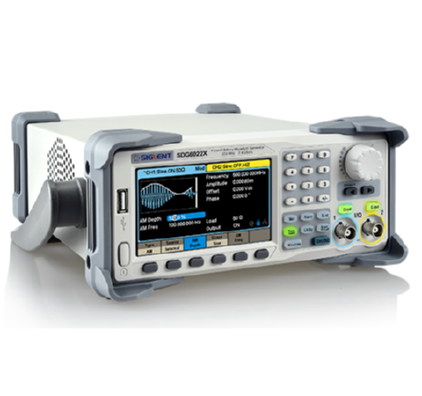

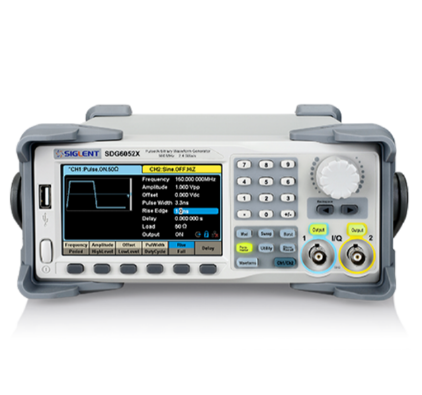

SDG6000X系列脉冲/任意波形发生器

产品描述：

产品特点产品参数相关产品

产品特点

主要特性

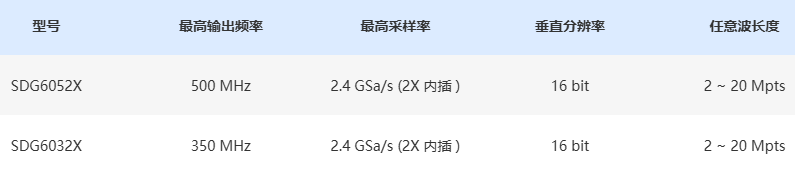

等性能双通道，最大输出频率500 MHz

2.4 GSa/s采样率，16 bit 垂直分辨率

脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns

逐点输出任意波，波形长度2~20 Mpts

可作为 IQ 信号发生器（选件）

可作为 PRBS 信号发生器

可作为噪声信号发生器

多合一信号发生器

· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形

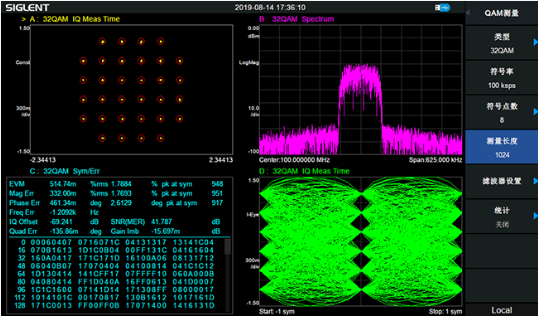

· IQ信号发生器——支持基带和中频 IQ 信号

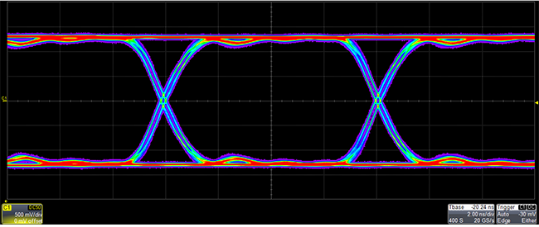

· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声

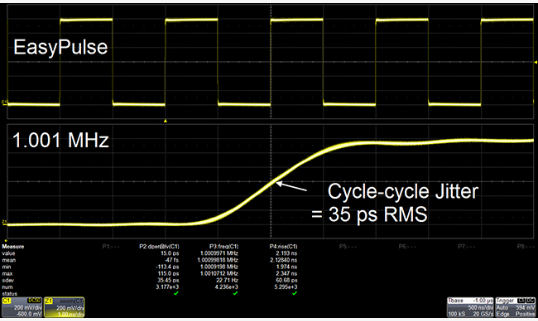

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

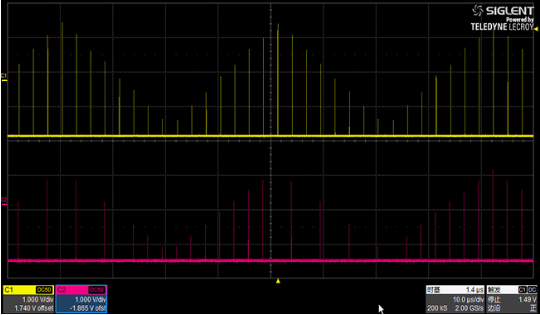

· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动

TrueArb 波形技术

使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
