产品描述：

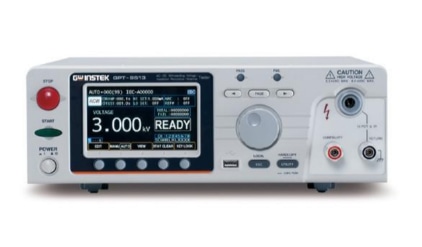

固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。 GPT-9500系列是一款三合一多通道测试仪，提供交流耐压（最大5kV）、直流耐压（最大6kV）和绝缘电阻（最大1000V）。该系列的设计符合IEC-61010-2-034标准要求，建立在AC 150VA的输出平台上，GPT-9513的8通道状态可根据测试要求设置为H、L或X，特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状态只提供了H或X的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。

产品特点产品参数相关产品

产品特点

150VA测试容量
8通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
符合IEC-61010-2-034标准要求
480×272彩色TFT LCD
提供U盘快速导入/导出测试设置参数
统计（计数器）功能
绝缘电阻测量高达10GΩ
开路/短路检查（OSC)
电弧侦测功能（ARC）
多语言：简/繁体中文，英文
接口：RS-232C USB Host/Device

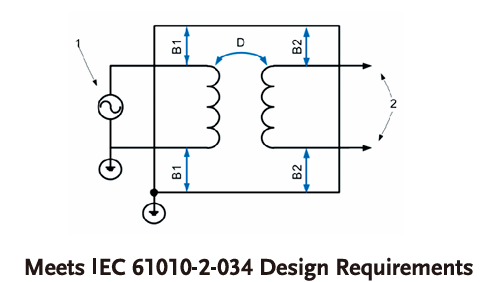

符合IEC 61010-2-034设计要求

GPT-9500 是符合IEC61010-2-034(测量、控制和实验室用电气要求的安全要求-绝缘电阻测量设备和电气强度试验设备的特殊要求)的多通道安规测试仪。除此之外，安全考虑还包括输入和输出电压的双重绝缘、安全输出/警告机制、测试后放电机制等，以确保用户在操作过程中的安全。

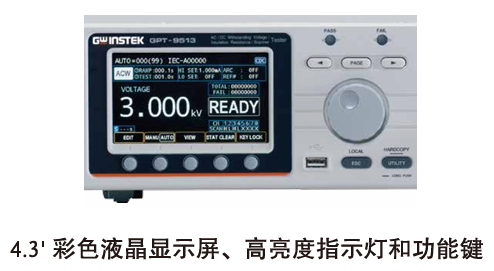

友好的用户界面

通过配置液品屏底部的功能键，将简洁的操作设计融入到测试仪中，只需按功能键，或旋转旋钮即可改变测量值，大大提高了操作的方便性。根据显示器上的状态立即更新前面板上的各种状态指示灯，这样不仅为用户提供了更全面的测试状态控制，而且避免了不必要的操作风险。例如，执行输出时，高压输出指示灯将持续闪烁。

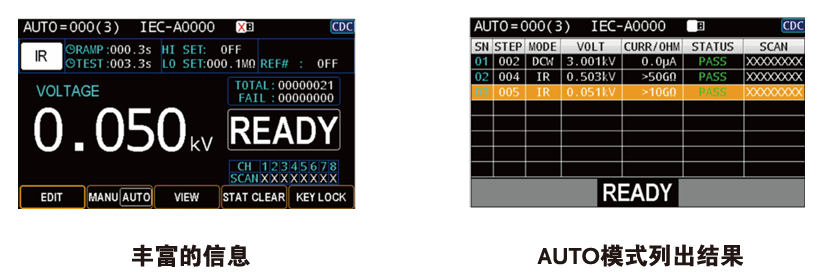

完整的信息展示

清晰的大尺寸液晶显示屏、同时显示测试电压、测试参数、测试状态、测量值和判断结果。可同时显示通道使用状态和统计计数结果(测试总数和失败次数)，用户无需切换屏幕或连接外部计数器即可轻松获得完整信息。此外，自动模式还支持表格测试，大大提高了观察的方便性。

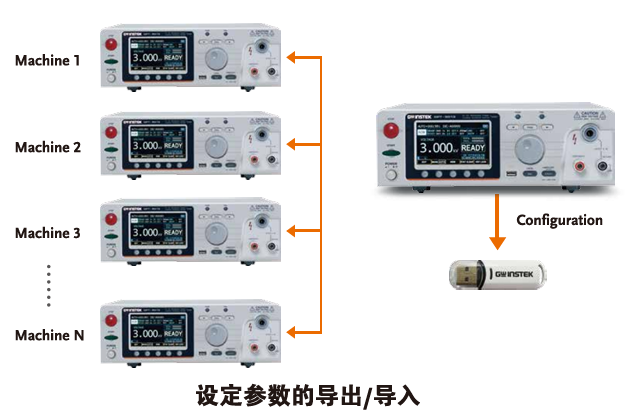

便捷的参数复制

GPT-9500 系列支持通过U盘导出/导入设置参数。用户只需设置一个测试仪，就可以快速、大量地将设置复制到生产线上的测试仪上，既提高了生产测试的效率，又避免了重复输入造成的错误。

设置数据导出/导入机制

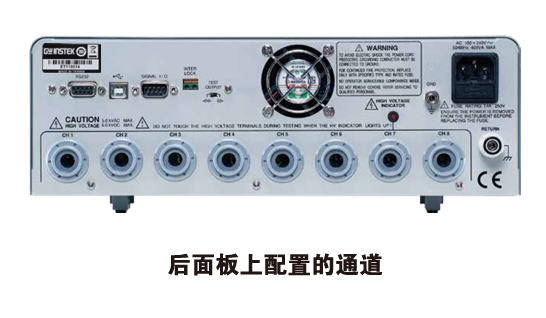

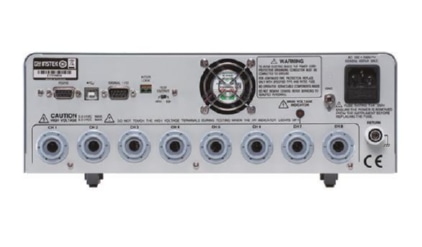

GPT-9500 系列的通道输出都配置在后面板上。除了系统配置的美观，更重要的是要有效降低人员意外接触的可能性。每个通道提供断开检测，以避免执行无效测试。

产品参数

规格
交流耐压	输出电压范围	0.050kV ～ 5.000kV
	输出电压分辨率	1V
	输出电压精度	±(1%设定值+5V) [空载]
	最大额定负载	150VA(5kV/30mA)
	最大额定电流	30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
	输出电压波形	正弦波
	电压调节率	±（1%+5V）[最大额定负载->空载]
	输出电压频率	50Hz/60Hz可选择
	电压表精度	±(1%读值+5V)
	电流测量范围	0.001mA～30.00mA
	电流最佳分辨率	1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
	电流测量精度	±(1.5%读值+30μA)
	电流补偿	80μA最大
	ARC侦测	Yes
	Ramp Time(上升时间)	0.1s～999.9s
	FALL Time(下降时间)	OFF～999.9s
	WAIT Time(等待时间)	OFF～999.9s
	TIMER(测试时间）	CONT,0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
