产品描述：
6500系列可编程交流电源供应器提供电力电子工程师进行模拟各种交流电源状态、电源波形失真并进行电力特性之量测与分析。本产品提供了正确有效的测试方案去模拟各种正常或异常的电源现象，同时加以量测分析，为一整合性电源测试分析设备，充份适应于研发特性分析、生产测试、品保检验或自动化系统整合运用。

产品特点产品参数相关产品

产品特点

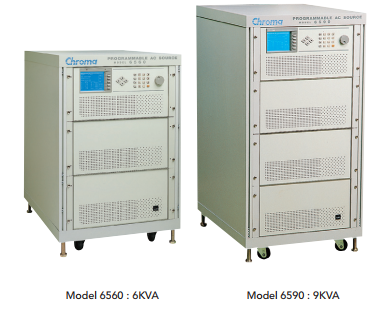

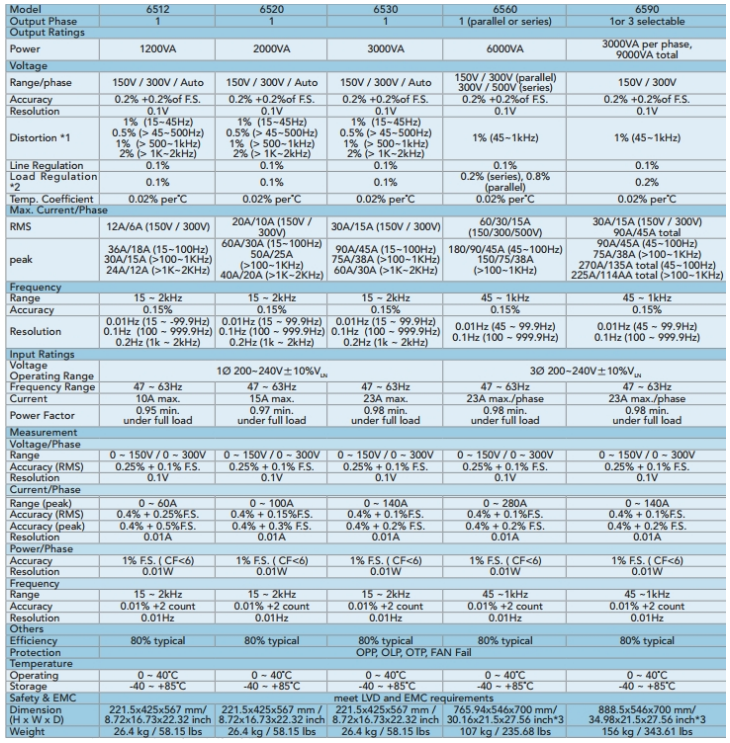

输出范围功率： 1200VA， 1ø （6512） 2000VA, 1ø (6520) 3000VA, 1ø (6530) 6000VA, 1ø (6560) 9000VA, 1ø or 3ø (6590) 电压： 0-150V / 0-300V / Auto (6512,6520, 6530) 0-150V / 0-300V (parallel)(6560) 0-300V / 0-500V (series)(6560) 0-150V / 0-300V (6590)

■ 内置直接数字频率合成（DDS）之波形生成器

■ 可程式化正弦波、方波及箝制正弦波形（Clipped Sine）输出

■ 可编程电压、频率、相位、限电流及失真模拟功能

■ 模拟市电波形失真的能力

■ 内建30组谐波波形数据库

■ 用户可编辑谐波电压波形

■ 用户可编程自动执行的循序输出电压波形

■ 高精度电压、电流、峰值电流、功率、频率、峰值系数、功率因子、浪涌电流、视在功率（VA）、虚功率（VAR）等量测机能

■ 功率因子校正线路，提升输入端功率因子至 0.98以上，符合IEC规范

■ 运用先进的脉波宽度调变（PWM）技术，使本系列机种体积小、重量轻

■ 内置输出电磁开关，真正隔离

■ 用户默认电压、频率组合单键控制输出

■ 输出变化时产生TTL讯号，提供自动测试系统使用

■ 远程控之模拟信号控制接口（选购配备）

■ GPIB和RS-232为选用配备

■ 使用LIST模式作电压瞬间变化及变动的模拟，应用IEC 61000-4-11法规的前测

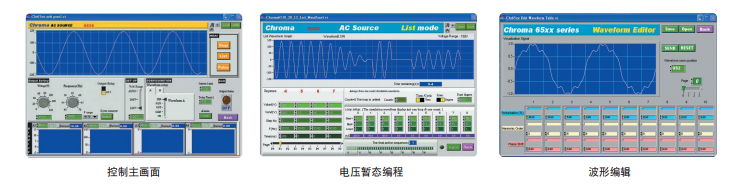

■ 简易使用的电脑图形化操作界面Softpanel

先进的PWM技术交流电源电路设计中，在AC输入转换成DC电压的电路中，采用先进的功率因子补偿电路，以提高输入功率因素至0.98以上，以符合IEC标准，这样，就降低了对于输入电流的需求，并且维持全机效率达80% 以上。由于DC电压转换成DC电压的电路中采用H Bridge电路方式，使开关效率达到95%，并利用高频变压器改变电位，从而达到减轻整机的体积与重量，并且使输入与输出端之间达到隔离效果。 DC电压转换成AC电压的电路中淘汰了沉重的低频输出变压器使其重量减少到30公斤。 6530型号是5U高的机箱，在100V或200V时就可以提供3000VA输出。

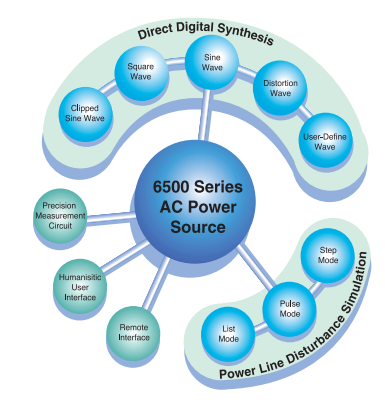

DDS波形生成器 6500系列内部采用了直接数字频率波形合成产生器，所以该产品可提供较大的输出频率范围，范围在15~2000Hz之间，分辨率0.01Hz（15 - 99.99Hz）及精确度为0.15%的低失真方波或正弦波。例如：模拟失真条件下的电源波形，可以通过操作仪器前控制板的键产生失真率在 0%~43%之间，幅度在0~100%之间变化的任意波形。

丰富的波形数据库仪器内部储存多达30种不同失真度的波形如：线性电源干扰波形、线性失真波形、三角波、截幅正弦波、顶部突波等波形。用户可以按“WAVEFORM”功能键在LCD图形显示画面上就会显示出选择的波形。此外6500系列还提供六个用户专用的波形记忆空间，用户可以经由PC上相应软件，用户可以按照自己的规格设定波形的幅度和相位，藉由谐波成份的编辑，画出所要的波形，并通过GPIB或RS-232介面下载到仪器上，可随时呼叫使用。

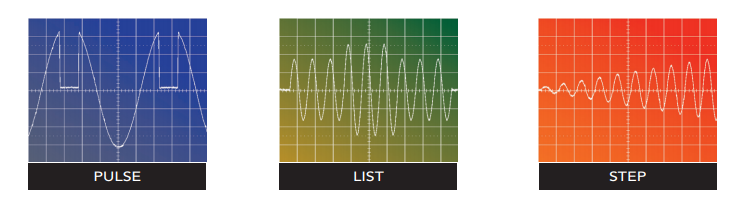

瞬间电源中断模拟功能 6500系列除了能编辑电压、频率输出外，它还能有效地模拟各种电源中断情形。通过STEP模式和PULSE模式，为用户提供简单易行的方式，来实现输出参数逐步或连续的变化，输出电压的幅度、频率、相位、波形等也可以通过对仪器内的内部触发或外部触发的控制来输出。因此很容易模拟各种电源瞬间断电、突波、噪声、缓升等特性。这特性在实际测试中尤为重要，例如当测试产品在90度开机时测试产品的~涌浪电流或当测试产品在交流输入突然有突波产生时观察产品的特性。跳变瞬间模式使得产生波形的能力更进一步。通过触发器控制或与程序的静态时间一致没有电脑干扰时，可准确运行多达40种输出排列程序，电网电压的跳变，失真的模拟完全符合IEC 61000-4-11的测试规范。

高精确量测该仪器内采用了16 Bits精确量测电路，可精确测量稳定的及瞬间的真实电压、真实电流、真实功率、功率因率、频率、峰值电流、涌浪电流、电流峰值因子、视功率及被动功率。仪器内通过高速采样量测电路，该机可将量测到的电压和电流的波形显示在LCD 上，而不必要用示波器就可以进行瞬时分析。

多功能操作系统该机操作非常简单，只需通过前控制板就可控制仪器的状态、仪器还配置有打印接口，它可以打印当前仪器所处的状况及量测读值。在与自动测试系统一起使用时，可以借由用GPIB、RS-232接口来程控仪器或通过模拟式程控接口程控仪器。

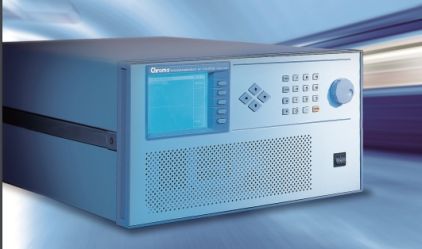

6500系列秉承着一切为用户着想的设计理念，采用了热控DC风扇，且风扇转速会随仪器内部温度变化而随之相应变化，因此由风扇发出的声音减到~小程度。仪器透过一个 320x240的大尺寸LCD显示画面，来显示出仪器操作状况和测试情形，它带给操作人员一个较舒适的视觉效果。设计者让用户通过前控制板功能键，即可轻松进行复杂的测试。旋钮式的输入方式，让用户用指尖调节就可以轻松改变电源输出的电压参数、频率参数。自我侦测与保护仪器内部有自我侦测及校正功能。仪器有过压、过载自我侦测与保护仪器内部有自我侦测及校正功能。仪器有过压、过载、过电流、过功率、过温度的保护设备，从而满足研发、品管、生产等各领域人员要求的质量。
