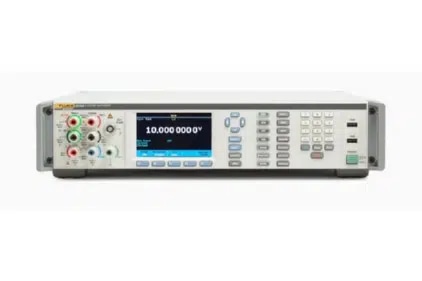

8558A八位半数字多用表

产品描述：
8588A/8558A高速数字化平台拥有更短的测试时间，使您能够提高吞吐量和效率，以及实现更高的投资回报。8588A/8558A以200ns/读数的速度将数据数字化至存储器，通过USB、以太网和GPIP以100,000读数每秒的速度向PC提供4. 5位数据。快速、高分辨率数据捕获能力为您提供数量和质量都能符合所需的数据信息，从而提高系统效率。

产品特点产品参数相关产品

产品特点

每秒 500 万次采样的高分辨率数字化数据，可提供极佳的速度和精度。
彩色显示屏上的直观用户界面，可以各种格式轻松查看数据，包括趋势图、波形、FFT、直方图和统计信息。
直接数字化能力，可通过 GPIB、USBTMC 或以太网每秒生成至少 100,000 个 4.5 位读数。
板载数据存储，可保存多达 1500 万个读数。
可编程前/后电子开关，可通过单个远程命令获得即时比率结果，并且有多个 USB 端口，可快速轻松地将数据下载到闪存驱动器。
0 ns至100 s窗口设置，控制数据捕获窗口方面拥有非常高的灵活度
读数速度：1读数/s @ 8.5 位至100,000读数/s @ 4.5位
数据从存储器传输至PC：以二进制格式，通过USB时，最高500,000读数/s；通过以太网和GPIB时为最高200,000读数/s。

8558A具有5 MS/s数字化速率，最高20 MHz模拟带宽，是一款能够以18位分辨率特征化低电平瞬态信号的仪器。这种能力使其更容易调试设计、发现异常以及针对现实环境完善您的被测设备。

几百nV的电压灵敏度和几百pA的电流灵敏度支持您发现低电平瞬态信号。
高达20 MHz的电压带宽和4 MHz电流带宽，可保留被测信号的高带宽分量。
18位SAR逐步比较模/数转换器，可实现5 MS/s采样率
5 MS/s采样率(至缓冲器)，能够捕获复杂、快速变化波形
1500万读数存储器，支持长时间记录和储存大量数据，无需频繁的将数据传输到PC并清空存储器进行后续记录
图形化波形显示，支持实时观察复杂波形，快速访问结果和答案，从而提高生产力

快速、可靠、高准确度系统兼容

在严格同步的系统中插入一款新仪器，可能会造成额外的编程费用却仍然不能保证系统兼容性。8558A的数字化平台包括常用接口，再加上精确触发，使其能够对数据进行数字化并将其传输到系统中的任何位置进行分析，兼容转换轻松完成，却有非常高的可靠性。

GPIB、USBTMC、以太网端口支持业界标准的远程接口选项。
USB存储器支持快速、简便地将数据以.csv格式传输到PC。
8508A和3458A仿真模式下的SCPI兼容命令简化和加速了升级到8588A/8558A的过程。
完全支持与Fluke 8508A通信的MET/CAL校准程序库
I V I 驱动支持行业标准，在8588A/8558A上控制DMM
触发机制：外部BNC触发输入和触发输出、内部或电平触发、定时器触发、时间点触发、电源触发、总线触发
对于数字化电压和电流，使用外部BNC触发时，触发延迟小于100 ns

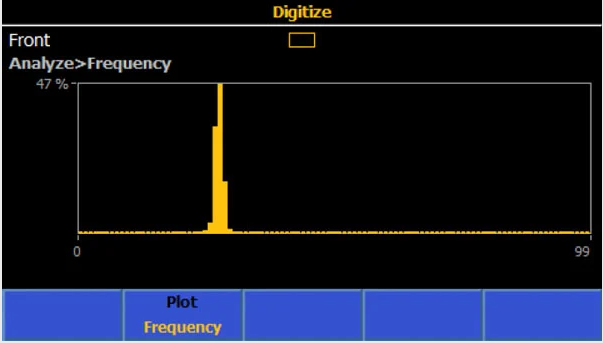

分析: FFT

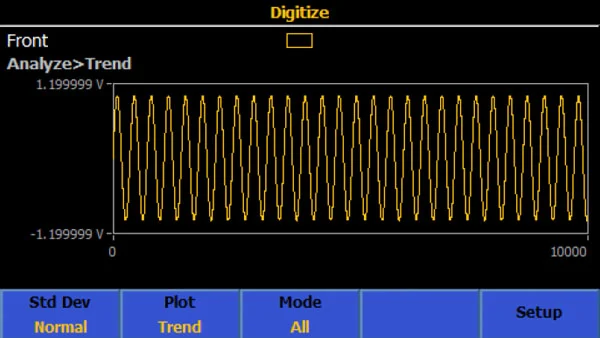

趋势图

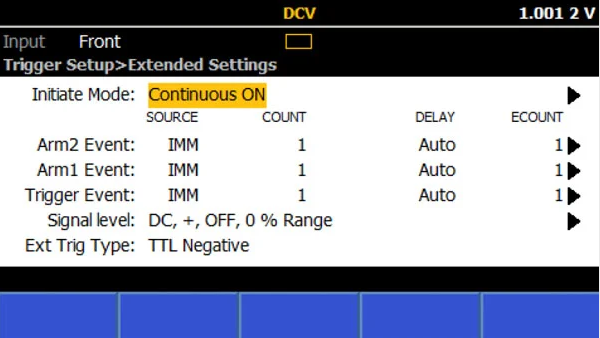

触发系统

易于培训和操作的可用性

当下有些系统多用表采用复杂的菜单结构和晦涩难懂的命令，而有些则没有任何用户界面，为培训和操作制造了难题。相比之下，8558A具有便于操作的菜单配置，非常容易培训新用户。语言选项包括英文、中文、法文、德文、日文、韩文、俄文和西班牙文，在简化测量过程的同时避免误解。通过直观的图形屏幕，用户很容易查看趋势、直方图、复杂波形和统计数据，可以快速、轻松地自动操作可重复的系统特定任务。

8558A的前面板还拥有诸多新的可用性改进。VisualConnection Management™(VCM)可视接线端子提示功能，告诉您需要连接的正确端子，避免连接错误。新式的仪器把手为模压成型，搬运时舒适轻松。

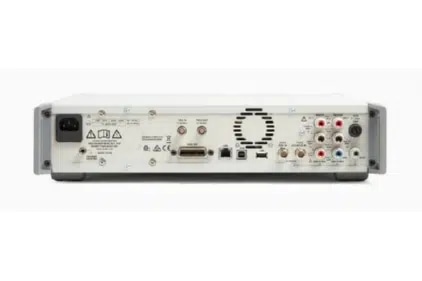

仪器的前面和背面均设有USB主机端口。既可以将采集数据导出到外部存储设备，也便于固件的更新。

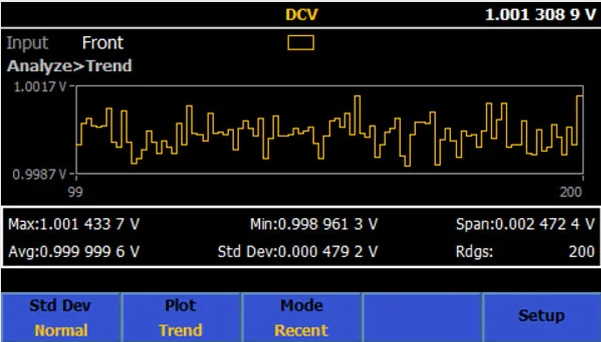

趋势图

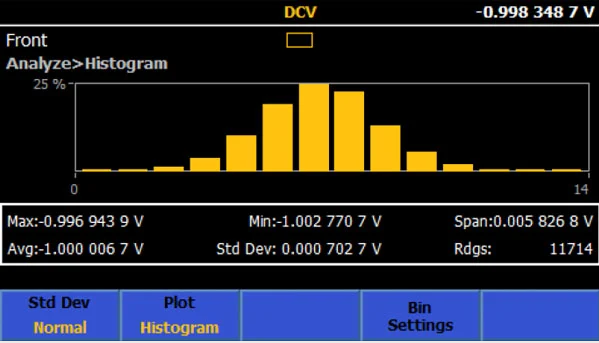

分析: 直方图

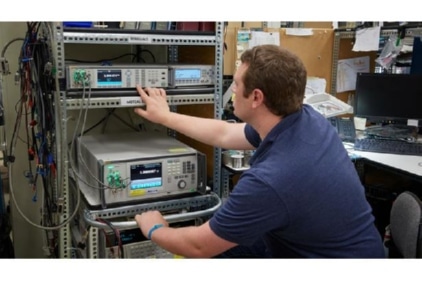

MET/CAL™ 校准管理软件优势

8588A和8558A均支持Fluke Calibration MET/CAL™校准软件，采用8508A仿真模式，比传统手动和多个产品协作方法的吞吐量提高4倍，同时确保每次校准的一致性。功能强大的软件能够归档校准程序、过程和结果，轻松满足ISO 17025及类似质量标准的要求。

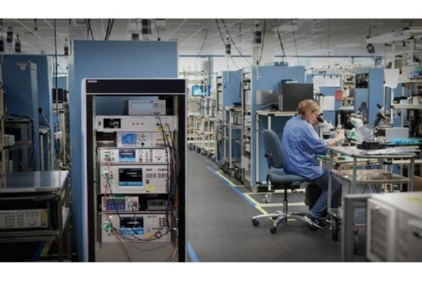

随时随地的支持和服务

福禄克计量校准部的测试、维修和校准服务可快速满足您的需求，价格合理，提供久负盛名的高质量服务。我们的电学校准实验室通过ISO 17025质量体系认证，并且我们拥有全球校准和维修设施。

产品参数

主要特性与技术指标	8558A	8588A
直流电压	100 mV – 1000 V	100 mV – 1000 V
交流电压	10 mV – 1000 V, 1 Hz – 10 MHz	10 mV – 1000 V, 1 Hz – 10 MHz
电阻、低电流、高电压	1 Ω – 10 GΩ	1 Ω – 10 GΩ
直流电流	10 uA – 2 A	10 uA – 30 A
交流电流	10 uA – 2A, 1 Hz 至 100 kHz	10 uA – 30 A, 1 Hz 至 100 kHz
数字化电压	100 mV - 1000 V, 5 MS/s, 最高20 MHz带宽	100 mV - 1000 V, 5 MS/s, 最高20 MHz带宽
数字化电流	10 uA - 2 A, 5 MS/s, 最高4 MHz带宽	10 uA - 30 A, 5 MS/s, 最高4 MHz带宽
频率 (V, I, BNC)	1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz	1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz
温度	PRT / 热电偶 (外部CJC)	PRT / 热电偶 (外部CJC)
电容	无	1 nF – 100 mF
射频(RF)功率	无	R&S NRP 系列
外部直流电流和交流电流	无	A40B 分流器及其他分流器
图形显示	有	有
Visual Connection Management™	有	有
可编程前/后输入开关	有	有
电阻、电压、电流比率	有*	有
外部10MHz参考时钟，50 Ω/Hi-Z	有	有
A40B和其他分流器资产管理	无	有
GPIB 488.2, 以太网, USB TMC	有	有
SCPI 命令兼容	有	有
3458A 仿真, 8508A 仿真	有	有
易失存储器	1500万	1500万
电平及其他触发	有	有
内置FFT	无	有
读数速率: 5 MS/s 至存储器, 总线: 100,000读数/s @4.5位, 1读数/s @8.5位	有	有
