产品描述：

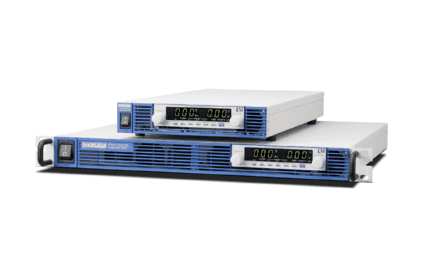

PWX 系列是作为机架式电源进行了优化设计的 CV/CC可变型开关式直流稳定化电源。为了提高实装效率，呈 19 英寸架宽的薄型设计。用于内部冷却的吸排气也只装在前后侧，可以进行上下紧密接合的实装。除此以外，在此系列中还标配了 LAN、USB、RS232C等系统集成所不可缺少的各种通信接口。如同时使用VMCB( 假想多频总线 ) 功能，则不只可以实行 1 对 N，还可以高效实行 N 对 M 且大规模的网络型远程控制与监控。

产品特点产品参数相关产品

产品特点

标配 LAN×VMCB ( 假想多通道总线 ) 功能支持

网络型远程控制与监控

PWX 系列标配 LAN、USB、RS232C 作为通信接口。并且，如同时使用可将多个 PWX 系列进行假想工作组化来进行管理的 “VMCB( 假想多通道总线 )”功能 ※1，则不只可以实行 1 对 N，还可以高效实行 N 对 M 且大规模的网络型远程控制与监控。

尤其是 LAN 可对应 LXI(LAN eXtention for Instrumentation)，可以使用个人电脑、智能手机、平板电脑等的网络浏览器对嵌入 PWX 系列的网络服务器进行访问，从而对电源进行控制与监控。

另外，如果使用另售的时序创建软件 SD013-PWX (Wavy for PWX)，则不只能够指定通道 ( 个别 ) 设置连接到 VMCB 上的PWX 系列，还可以利用 global 命令进行批量控制 ※2。可以同时进行多台设备的输出 ON/OFF 切换，以及输出电压、电流值操作。

※1 ：关于PWX750ML，计划在固件版本Ver.2.0 以上的版本中开通此功能。 ※2 ：只在Wavy for PWX 的“直接控制”时有效。且global 命令在VXI-11/HiSLIP/ SCPI-RAW 的控制中也可以使用。

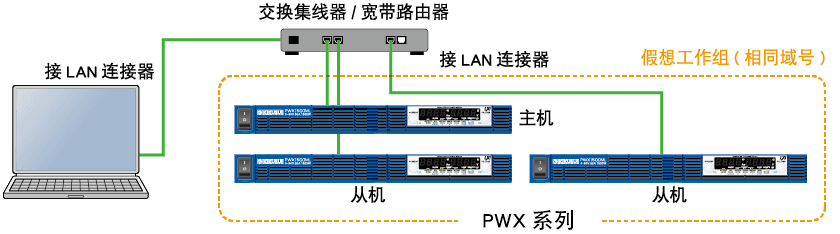

LAN 接口与VMCB 组成的基本结构( 例)

使用集线器将个人电脑和PWX 系列连接到LAN，如下图所示对欲进行假想工作组化的PWX 系列进行设置。并且，假想工作组设置数量Max 为255 个，每个工作组的Max 构成数量为31 台，工作组内的机型不必统一。

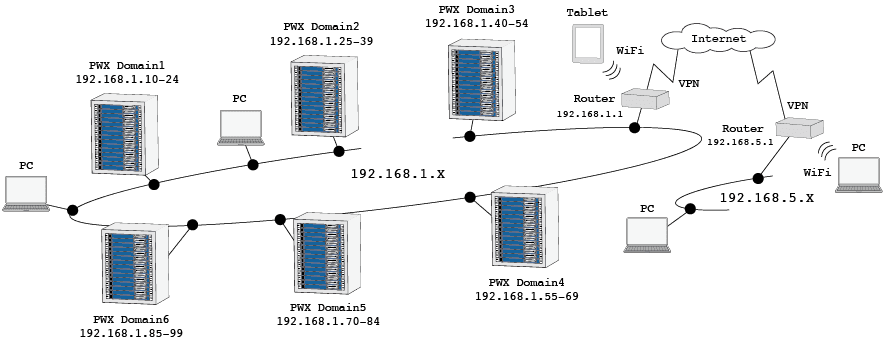

通信监控机能

通过时时通信来监控设备。比如说，当LAN 线脱落时，在设定的时间内没有识别到被控设备，这是会出现通信报警（报警灯点亮），这时设备的输出会自动停止。防止在没有监控下的误工作，提升了系统的信赖性。 ※ 对应主机版本为Ver2.2X 以上的机型。

通信监控机能

关于LAN 连接上的安全问题对于嵌入的WEB 服务器，可以通过设置密码进行访问限制。并且，对于使用VXI-11/HiSLIP/SCPI-RAW 进行的控制，可以设置为通过IP 地址进行主机访问限制。可以防止来自未注册（Max 可注册4 台）主机的终端的访问。

LAN 通信接口

通过LAN 通信接口进行控制的特征为可以快速地对数个设备进行控制，理论上可控制的Max 数量为约42 亿。(Max 通信速度因连接设备数量而变化。) 另外，由其标准上可以实现控制方( 控制器) 与被控制方混装，因此可以适用于各种用途，这也是其特征之一。并且，在使用Apple Bonjour 的计算机系统中，可以使用主机名代替IP 地址进行访问。 安装有AUTO MDIX 功能: PWX 系列可以自动辨别连接的LAN 电缆是直通线还是交叉线，从而采取恰当的方法连接。

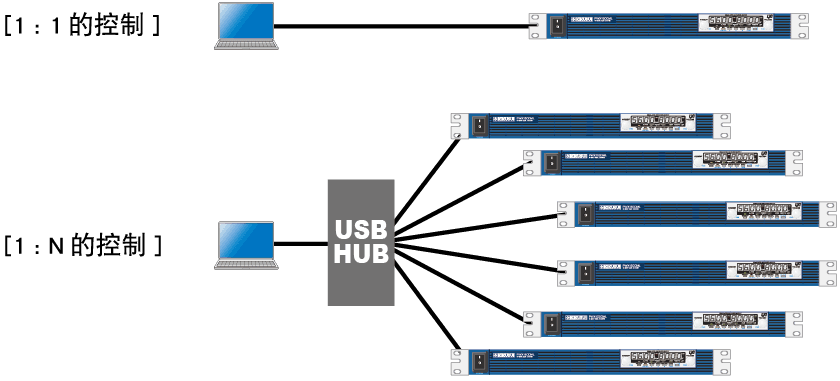

USB 通信接口

由即插即用系统进行的自动识别使用户从以前数码控制时的复杂设定操作中得以解放，可以说适用于1:1 的控制。标准上Max 连接设备数量为127 台。另外，PWX 系列的依照USB2.0 规格，实现了Max 12Mbps(Full Speed) 的通信速度。

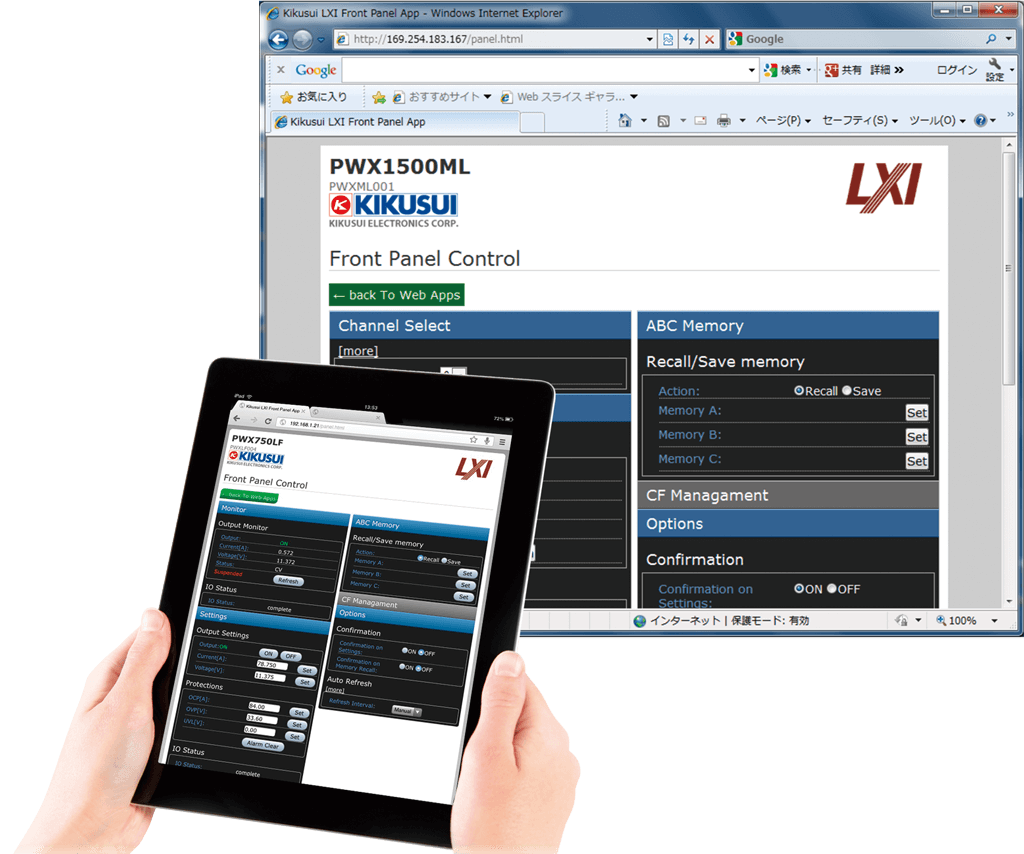

使用嵌入WEB服务器实现轻松访问

可以使用个人电脑、智能手机、平板电脑等的WEB 浏览器访问嵌入 PWX 系列的网络服务器，进行电源控制与监控。

使用嵌入WEB服务器实现轻松访问

产品参数

型号	额定电压范围	额定输出电压示例	750W		1500W
L (LF)	10 V 至 30 V	10V	75A-25A	75A	150 A 至 50 A	150 A.
		12.5 V		60A		120A
		15V		50A		100A
		20V		37.5A		75A
		30V		25A		50A
ML (MLF)	26.8 V 至 80 V	26.8 V	28A – 9.37A	28A	56A-18.75A	56A.
		30V		25A		50A
		35V		21.4A		42.8A
		40 V		18.75A		37.5A
		45V		16.66A		33.33A
		60V		12.5A		25A
		80V		9.375A		18.75A
MH (MHF)。	75 伏至 230 伏	75 V	10A 至 3.26A	10A	20A 至 6.52A	20A
		80V		9.375A		18.75A
		100V		7.5A		15A
		150 V		5A		10A
		200V		3.75A		7.5A
		230V		3.26A		6.52A
H (HF)	214.2 V 至 650 V	214.2 V	3.5 A 至 1.153 A	3.5A	7A 至 2.307A	7A
		300V		2.5A		5A
		400 V		1.875A		3.75A
		500V		1.5A		三个 A.
		600V		1.25A		2.5A
		650V		1.153A		2.307A
