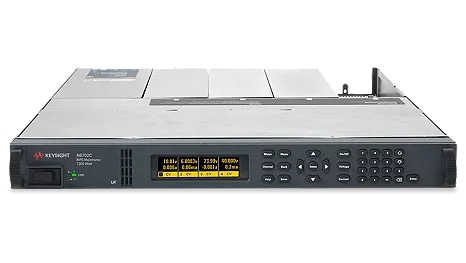

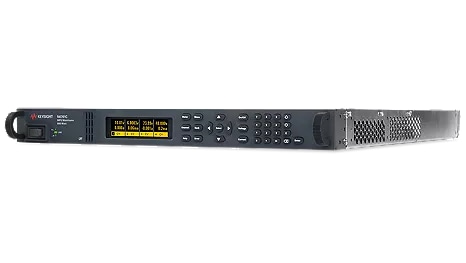

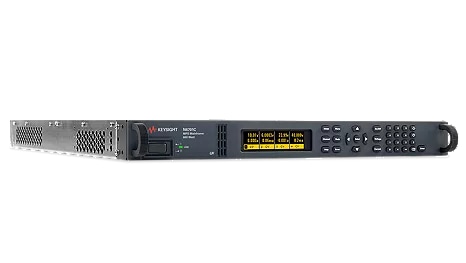

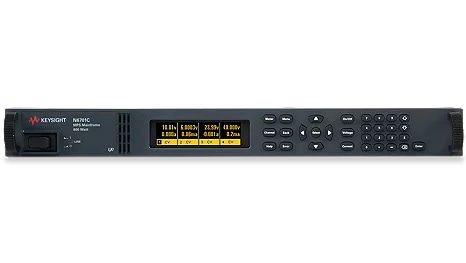

N6700 系列模块化系统电源

产品描述：
动测试设备（ATE）系统通常需要多个电源。 Keysight N6700 系列模块化系统电源在每个主机中提供了多达 4 路输出。每路输出都有一个独立的模块作为电源，可以自定义电压、电流和性能。在单个紧凑型 1U 主机中可混合搭配多达 4 个直流（DC）电源和电子负载模块。

产品特点产品参数相关产品

产品特点

特点

提供 400、600 或 1200 W 多种型号的主机候选
更高性能的模块不仅噪声低、准确度高，编程速度更是比其他可编程电源快 10 到 50 倍。
精密型模块除了能够执行毫安乃至微安级的精确控制和测量，还能同时将电压和电流波形转化成数字信号。
源表模块（SMU）支持两象限或四象限工作，并可准确测量微安和纳安级的电流。
电子负载模块提供了高度准确的测量系统和数字化功能。
基本性能模块可以提供良好的通用测试。

N6700 系统的特性

Keysight N6700 MPS 使测试系统设计人员能够灵活地混合搭配 30 多种不同的直流电源模块，搭建 1 至 4 通道直流电源系统或电子负载系统，以满足特定的测试要求。当需要高速度和高精度时，测试系统工程师可以采用高性能输出模块；而当直流供电的要求比较简单，或者需要使用电子负载进行电源测试时，他们只需要配备基本性能的输出。

体积小巧、灵活性强，适用于 ATE

– 适用于研发、设计验证和制造环境中的 ATE 系统

– 体积小巧：只占用 1U 机架空间，可提供多达 4 路输出

– 灵活的模块化系统：允许您混合搭配功率、电平和性能级别不同的模块，使您的投资达到最优化

– 高性能模块可以满足关键的测试要求

– 高性价比模块适合满足基本的直流电源要求

– 电子负载模块适用于电源测试

– 命令处理速度和输出速度均十分迅捷，可以提高吞吐量

– 通过 GPIB、USB 或 LAN 端口连接

– 完全符合 LXI C 类标准

体积小巧

Keysight N6700 MPS 采用先进的开关电源设计，仅占用 1U 机架空间（1.75 英寸/ 44 毫米）。它的通风口设在侧面（而不是在顶部或底部），因此其他仪器可以直接安装在其上方或下方。（需要机架安装套件；请参阅订货信息。）

内置电压和电流测量

N6700 模块标配内置电压和电流测量功能，可以显著简化 ATE 系统的接线和设计。

保护功能

每个 N6700 模块都具有过压、过流和过温保护功能。如果一个模块发生故障，其他模块可以在 10 微秒内发现这一情况，从而迅速关闭，以免对被测器件（DUT）造成损坏。

连通性

N6700 MPS 标配 GPIB、USB 2.0 和 10/100 Base-T 以太网 LAN 接口。虽然 GPIB 接口最适合与现有系统连接，但是德科技仍提供 USB 和 LAN 接口，使您可以利用通用计算机行业标准接口在可用性、速度和易用性方面的优势。N6700 完全符合 LXI C 类规范。

安全性

当在运行 GPIB 的系统中使用时，可以禁用 LAN 和/或 USB 接口以提高安全性。此外，还可以从前面板清除所有非易失性 RAM 数据和设置。

通过任意浏览器进行控制

用户可通过标准的网络浏览器来控制 N6700。N6700 包含一个网络服务器，它可以提供一系列功能网页，用户可以通过这些网页来监测、控制和设置 MPS。

输出排序

每个直流电源模块或电子负载可以单独设置为延迟开启或关闭。通过调整时延，然后使用命令启动 N6700，您可将 N6700 设置为按照特定的顺序启动。使用同样的排序功能，也可按照特定顺序关闭各个模块。

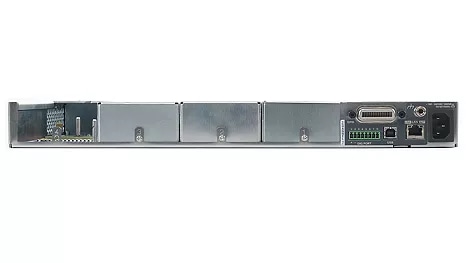

对于需要按顺序开启或关闭四个以上直流电源或电子负载模块的应用，这种输出排序功能可以扩展到多个 N6700 主机。主机后面板上的 I/O 端口连接在一起时，可以在主机之间发送一对同步信号，使所有主机的输出序列保持同步。N6700C、N6701C 和 N6702C 主机均支持此功能。
