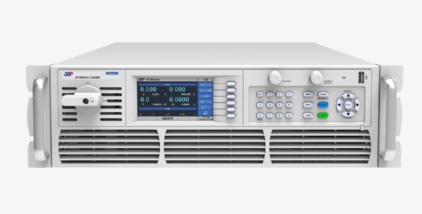

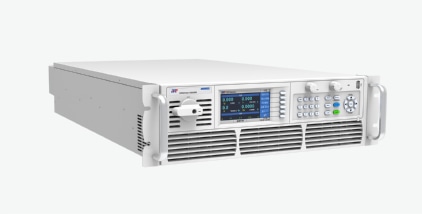

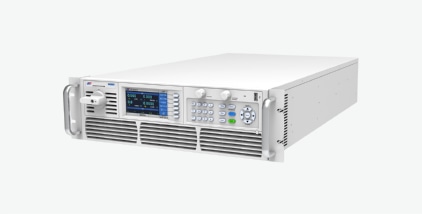

SP-3U/6U系列宽范围大功率可编程直流电源

产品描述：
该系列可编程直流电源功率电路采用高频隔离设计以及主动PFC技术，在任何点均带来极高效率，控制电路采用DSP+FPGA，强化内部数据以及逻辑运行能力，运行更稳定速度更快。具有36kW/6U划时代的超高功率密度。支持光伏曲线模拟功能，内置汽车电子标准测试曲线，支持三段式充电模式，可模拟电池内阻功能。支持外部控制/监视模式，支持List/Step波形编辑模式。标配RS232/RS485/USB通讯方式，LAN&GPIB或者CAN可选配。

产品特点 产品参数 相关产品

产品特点

  • 彩色触摸屏，设定参数快速准确，界面显示具体直观

  • List/Step模式编辑输出序列

  • 外部模拟量控制与监测

  • 内置汽车电子标准测试曲线+

  • 具有过压/过流/过功率/过温/短路等保护功能。

  • 支持主从串并联模式，并联系统可达16台

  • 支持SCPI协议，内置WebServer *仅专业版电源支持此功能

  • 宽范围电压输入三相187~305Vac/340~480Vac可选，适用于全世界电压范围

  • 恒压(CV)、恒流(CC)、恒功率(CP)模式自动切换，CC&CV优先权可选

  • 电压/电流上升/下降斜率可调

  • DDS任意函数功能

  • 光伏阵列模拟功能*

  • 可模拟充电器进行三段式充电*

  • 电池模拟功能*

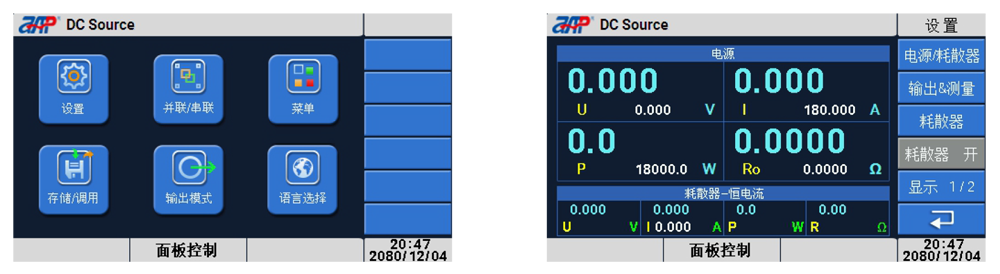

图形化操作界面

超大彩色触摸屏提供客户简单快捷的操作，实时更新显示输出数据与电源状态，图形化让显示更直观。输出参数以更大字符显示，可以方便客户远距离读取。



宽范围电压输入/高功率密度

三相187~480Vac电压输入范围，适用于全世界电制。36kW/6U的高功率密度，高转换效率，搭配超低纹波，快速瞬时响应，满足不同领域不同阶段的测试需求。该系列电源内部提供一到多个6kW电源模块，每个电源模块都跨三相交流电源的单独相位进行连接，如下图解如何安装三台6kW电源或者三台12kW电源以实现三相交流电源的电流平衡消耗。



CC&CV优先权可选

该系列电源支持CC&CV优先权选择功能，来决定输出是电压高速模式还是电流无过冲模式，以适用不同类型负载的测试需求。在测试LED负载时，用户可以选择CC优先模式，避免输出电流过冲。


电压/电流上升/下降速度可调

该系列电源支持电压、电流爬升以及下降的时间可调，设定范围为1ms~24h。


编辑输出序列

该系列电源提供List/Program/Step三种模式来进行输出序列的编辑，支持客户根据实际测试需求快速选择，触发输出后电源会按照编辑好的文件自动变换输出。该系列电源还支持多个文件顺序输出，可以设置每个文件的重复次数以及整个序列文件的执行次数。



产品参数


型号

电压

电流

功率

电压纹波

电流纹波

电压上升响应时间

电压下降响应时间

SP80VDC6000W

80V

200A

6000W

<180mVpp, <15mVrms

<100mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP80VDC12000W

80V

400A

12000W

<288mVpp, <23mVrms

<200mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP80VDC18000W

80V

600A

18000W

<320mVpp, <25mVrms

<300mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP80VDC24000W

80V

800A

24000W

<320mVpp, <25mVrms

<360mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP80VDC30000W

80V

1000A

30000W

<320mVpp, <25mVrms

<450mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP80VDC36000W

80V

1200A

36000W

<320mVpp, <25mVrms

<540mArms

<15ms (空载), <30ms (满载)

<850ms (空载), <15ms (满载)

SP165VDC12000W

165V

180A

12000W

<540mVpp, <50mVrms

<100mArms

<15ms (空载), <30ms (满载)

<900ms (空载), <15ms (满载)

SP165VDC24000W

165V

360A

24000W

<540mVpp, <50mVrms

<200mArms

<15ms (空载), <30ms (满载)

<900ms (空载), <15ms (满载)

SP165VDC36000W

165V

540A

36000W

<540mVpp, <50mVrms

<300mArms

<15ms (空载), <30ms (满载)

<900ms (空载), <15ms (满载)

SP250VDC18000W

250V

180A

18000W

<550mVpp, <50mVrms

<100mArms

<15ms (空载), <30ms (满载)

<950ms (空载), <15ms (满载)

SP360VDC6000W

360V

42.5A

6000W

<320mVpp, <55mVrms

<21mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP360VDC12000W

360V

85A

12000W

<320mVpp, <55mVrms

<43mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP360VDC18000W

360V

127.5A

18000W

<320mVpp, <55mVrms

<64mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP360VDC24000W

360V

170A

24000W

<350mVpp, <60mVrms

<85mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP360VDC30000W

360V

212.5A

30000W

<350mVpp, <60mVrms

<106mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP360VDC36000W

360V

255A

36000W

<350mVpp, <60mVrms

<128mArms

<15ms (空载), <115ms   (满载)

<650ms (空载), <15ms (满载)

SP500VDC6000W

500V

32A

6000W

<600mVpp, <150mVrms

<16mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP500VDC12000W

500V

64A

12000W

<650mVpp, <160mVrms

<32mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP500VDC18000W

500V

96A

18000W

<650mVpp, <160mVrms

<48mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP500VDC24000W

500V

128A

24000W

<650mVpp, <160mVrms

<64mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP500VDC30000W

500V

160A

30000W

<650mVpp, <160mVrms

<80mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP500VDC36000W

500V

192A

36000W

<650mVpp, <160mVrms

<96mArms

<15ms (空载), <80ms (满载)

<1500ms (空载), <15ms (满载)

SP750VDC6000W

750V

21A

6000W

<900mVpp, <225mVrms

<11mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP750VDC12000W

750V

42A

12000W

<1000mVpp, <250mVrms

<22mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP750VDC18000W

750V

63A

18000W

<1000mVpp, <250mVrms

<33mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP750VDC24000W

750V

84A

24000W

<1000mVpp, <250mVrms

<44mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP750VDC30000W

750V

105A

30000W

<1000mVpp, <250mVrms

<55mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP750VDC36000W

750V

126A

36000W

<1000mVpp, <250mVrms

<66mArms

<15ms (空载), <80ms (满载)

<600ms (空载), <20ms (满载)

SP1000VDC12000W

1000V

32A

12000W

<1500mVpp, <320mVrms

<22mArms

<15ms (空载), <85ms (满载)

<1700ms (空载), <15ms (满载)

SP1000VDC18000W

1000V

42.5A

18000W

<1000mVpp, <150mVrms

<25mArms

<15ms (空载), <120ms   (满载)

<650ms (空载), <15ms (满载)

SP1000VDC24000W

1000V

64A

24000W

<1500mVpp, <320mVrms

<26mArms

<15ms (空载), <85ms (满载)

<1700ms (空载), <15ms (满载)

SP1000VDC36000W

1000V

96A

36000W

<1500mVpp, <320mVrms

<48mArms

<15ms (空载), <80ms (满载)

<1700ms (空载), <15ms (满载)

SP1500VDC12000W

1500V

21A

12000W

<2500mVpp, <600mVrms

<11mArms

<15ms (空载), <80ms (满载)

<700ms (空载), <20ms (满载)

SP1500VDC18000W

1500V

32A

18000W

<1950mVpp, <650mVrms

<22mArms

<15ms (空载), <90ms (满载)

<1800ms (空载), <15ms (满载)

SP1500VDC24000W

1500V

42A

24000W

<2500mVpp, <600mVrms

<22mArms

<15ms (空载), <80ms (满载)

<700ms (空载), <20ms (满载)

SP1500VDC36000W

1500V

63A

36000W

<2500mVpp, <600mVrms

<33mArms

<15ms (空载), <80ms (满载)

<700ms (空载), <20ms (满载)

SP2250VDC18000W

2250V

21A

18000W

<3200mVpp, <750mVrms

<11mArms

<15ms (空载), <85ms (满载)

<800ms (空载), <20ms (满载)
