高压电路变压器和电抗器的损耗评估

使用功率分析仪PW8001和AC/DC高压分压器VT1005，可以测量电抗器和变压器等设备的损耗。

测试对象

高压电路变压器和电抗器

问题

在测量高压电路的变压器和电抗器的功率损耗时，需要进行高压测量。此外，变压器和电抗器是低功率因数设备。当功率因数较低 时，相位误差对测量值的影响很大，因此低相位误差的功率测量是必不可少的。



解决方案：高压测量

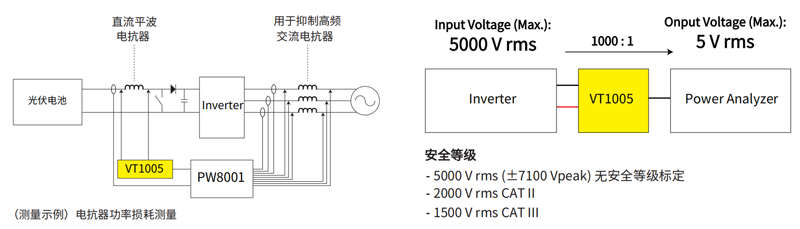

通过VT1005，可以使用功率分析仪测量高达 5000 V 的电压。



使用仪器

功率分析仪PW8001HIOKI 产品
AC/DC 电压分压器VT1005HIOKI 产品
AC/DC 电流传感器CT6877AHIOKI 产品

解决方案 : 高频测量

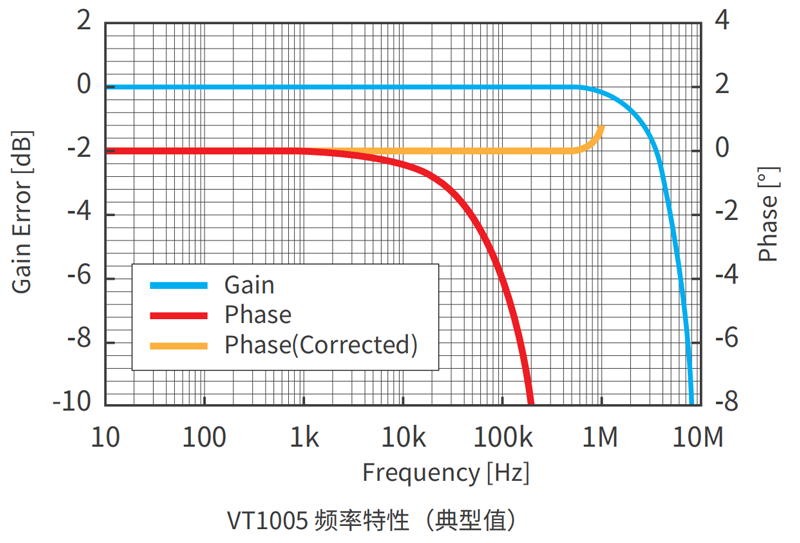

使用 VT1005，可以测量从 DC 到 4 MHz 的频带。此外，其在测量频带中幅度和相位特性的出色精度可实现高精度的功率测量。

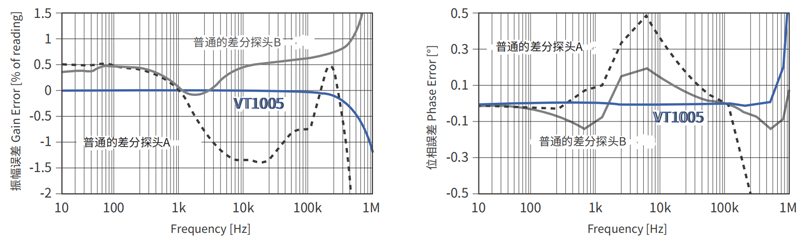

“幅度和相位特性的精度”对于测量效率和损耗很重要

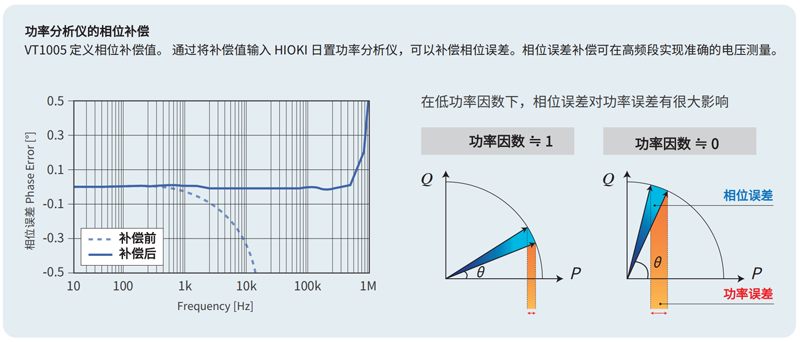

即使测量频带较宽，如果频带内的幅度误差或相位误差较大，也无法准确测量高效逆变器的效率和电抗器损耗。VT1005的振幅误差为  ±0.1%（DC 至 200 kHz），相位误差为 ±0.1° (*1)（DC 至 500 kHz）。测量频带中振幅特性和相位特性的出色精度可以准确测量逆变器效率。此外，还可以测量电压和电流之间 88° 相位差的电抗器损耗，误差为 ±5%。（*1：通过功率分析仪相位补偿后）

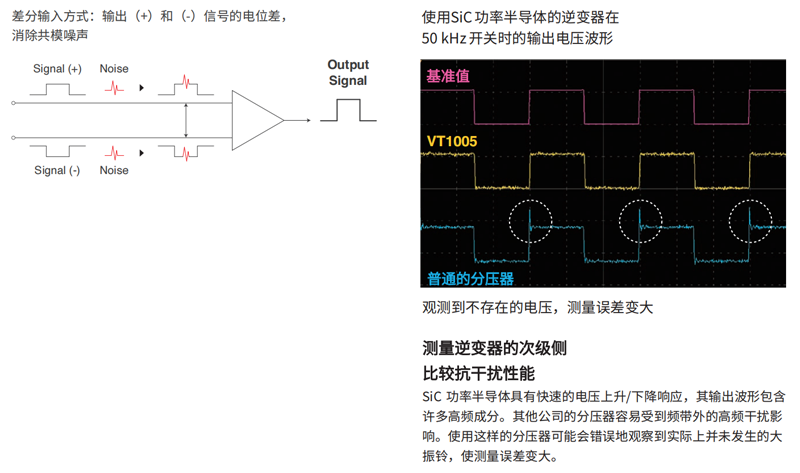

抗干扰性

VT1005 不受共模和高频噪声的影响，即使在有干扰的环境中也能准确测量电压。由于逆变器等转换器是干扰源，因此抗干扰性在效率评估中尤为重要。
