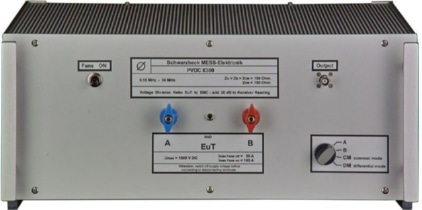

SCHWARZBECK PVDC 8300 阻抗稳定网络

产品描述：
PV-LISN Universal 150 Ω common 100 Ω differental 50 A (100 A with opt. fans) 2 Fans

产品特点 产品参数 相关产品

产品特点

PVDC 8300-DC-AMN（LISN）-路阻抗稳定网络


对称DC-LISN PVDC 8300可用于在光伏逆变器上测量0.15 MHz至30 MHz频率范围内的干扰电压。

到目前为止，通常根据CISPR 16-1-2使用LISN测量主电源端子上的光伏逆变器的传导发射。不过，PV逆变器的电路概念可能会在逆变器的DC侧产生纹波电流。这些纹波电流主要与电源频率成正比，它们流经电缆和光伏发电机模块，并且可以作为磁场辐射，有时会产生明显的干扰效应。在光伏逆变器的交流端子上进行传统测量将无法发现此类干扰现象。

PVDC 8300专为测量光伏逆变器直流侧的各种干扰电压而设计。这些详细信息包括参考接地上方一个导体的干扰电压（非对称干扰电压），接地之上一对导体的共模干扰电压（非对称干扰电压）以及最后两个导体之间的差模电压。



产品参数


Frequency Range:

0.15 MHz - 30 MHz

Max. cont. current:

100 A

Max. current (limited time, 15 min):

150 A

Max. Voltage (DC):

1500 V

Common Mode Impedance
  (Mode switch CM, A or B):

(150 +/- 20) Ω

Differential Mode Impedance
  (Mode switch DM):

(150 +/- 20) Ω

Phase at EUT-Terminals:

(0 +/- 40)°

Insertion loss (EUT - AE):

>20 dB

Longitudinal conversion loss LCL:

>20 dB

Voltage Division Factor at the measuring   port:

(20 +/- 3) dB (10:1)

Resistance (DC) with feed terminals   shorted (T=25°C):

90 mΩ

EUT Connectors:

Wing terminals

Dimensions(W x H x D):

448 x 191 x 470 mm

Weight:

15 kg
