产品描述:

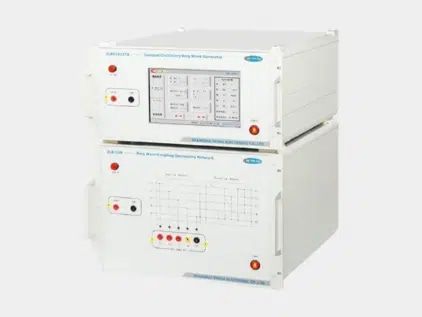

产品介绍 ZLB61012TB振铃波发生器是针对振铃波抗扰度实验的要求而专门设计的,用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到振铃波干扰时的性能提供一个评定依据。
产品特点
>支持多通道测试
>正负极性随意切换
>10.1寸彩色触摸屏操作
>一键切换中英文模式
>内置国际标准等级参数
>出色的工艺,经久耐用
>测试电压可达6.6kV
>任意线路的相位角度叠加
>电压输出,波形平顺光滑
>进口程控高压电源,性能稳定
>试验方式全档位自动切换,
>内置温湿度,时间,实时高压显示
>相位角度异步或0~360°自由设定
>内置RJ45,RS232接口,可远程(选配)
满足标准
>IEC61000-4-12/GB/T17626.12
>IEC255-22-1
>GB16917.1
振铃波发生器ZLB61012TB参数 | ||
开路电压波 | 0.20~±6.60kV(±10%) | |
步进电压 | 0.00~2.50kV | |
开路电压的衰减比 | 40%<PK2/PK1<110% | |
40%<PK3/PK2<80% | ||
40%<PK4/PK3<80% | ||
振荡频率 | 100KHz ±10% | |
输出阻抗: | 12Ω、30Ω ±10% | |
短路电流的衰减比 | 40%<PK2/PK1<110% | |
输出极性 | 正/负,先正后负,先负后正 | |
短路电流波 | 20~220A | |
步进电流 | 0~220A | |
触发方式 | 间隔 | |
实验次数 | 1~9999c | |
间隔时间 | 10s~9999s(最短时间取决于实验电压) | |
相位同步 | 0°~359°(45 Hz~ 65 Hz)(同步、异步) | |
实验电流(短路电流波形) | 短路电流由所选高压和内阻(12Ω、30Ω)共同决定,电流幅值满足欧姆定律,I=U/R±10% | |
