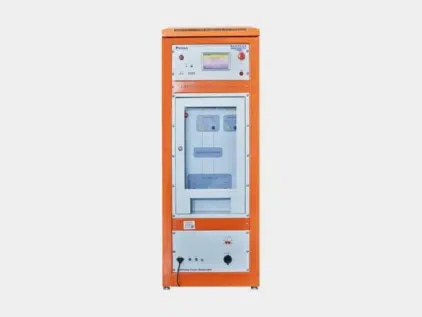

雷击浪涌发生器SUG61005TBX（20KV）

产品描述：
SUG61005TBX（20KV）智能型高能量雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000-4-5和国家标准GB/T17626.5的标准要求，主要是用来评定电子、电气设备抵抗在受到来自开关切换和自然界雷击所引起的高能量瞬变抗扰度时的能力。

产品特点产品参数相关产品

产品特点

> 中英文切换，使用更方便；

> 输出电压可以达到20KV；

> 10.1寸彩色触摸屏操作；

> 采用进口程控高压电源，性能稳定；

> 浪涌注入相位角度异步或0-360°自由设定；

> 内置国际标准试验等级和9种用户自定义模式，操作便捷；

>内置RS232/RJ45接口，方便产品升级，可选配测控软件实施远程控制；

满足标准

> GB/T 17626.5

>GB 18802.1

> IEC/EN 61000-4-5

> IEC/EN 61850-3

>ITU-T K.12

>ITU-T K.20

> ITU-T K.45

> UL1449

产品参数

型号	SUG61005TBX（20KV）
输出电压	1.2/50μs，2～± 20kV(±5%)
输出电流	8 /20μs ，1～± 10kA(±5%)
输出极性	正/负，先正后负，先负后正
输出阻抗	源端2Ω，差模2Ω，共模12Ω
相位	0 °～ 360 °或异步或自动相位
间隔时间	10~999S
浪涌次数：	1~9999C
耦合去耦网络	内置单相三线电源线耦合去耦网络 Max：AC250V/16A DC220V/16A
工作功率	200W
工作电源	AC220V ± 10%,50 Hz
环境温度	5 ℃ -35 ℃
主机尺寸	545×700×1600mm
重量（净重）	85kg
隔离变压器	单相JMB-2KVA
信号线网络（选配）	低速非屏蔽对称线网络/非屏蔽非对称线网络高速千兆八线对称线网络
