产品描述:

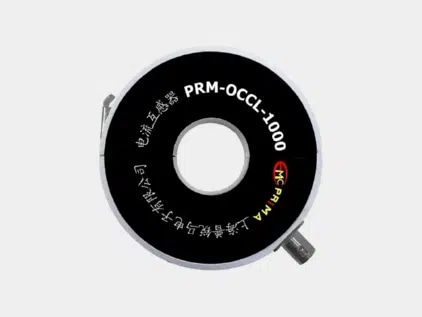

PRM-OCCL-1000电流互感器用于10 Hz-20 MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备,具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对20 MHz及以下时谐信号、上升时间小于18 ns瞬态脉冲信号的测量需求。
PRM-OCCL-1000电流互感器用于10 Hz-20 MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备,具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对20 MHz及以下时谐信号、上升时间小于18 ns瞬态脉冲信号的测量需求。
PRM-OCCL-1000 | PRM-OCCL-100 | PRM-OCCL-10 | |
灵敏度 | 0.001V/A | 0.01V/A | 0.1V/A |
峰值电流 | 15000A | 1500A | 1000A |
上升时间 | 18ns | 18ns | 18ns |
输出阻抗 | 50Ω | 50Ω | 50Ω |
上限频率(-3dB) | 20MHz | 20MHz | 20MHz |
下限频率(-3dB) | 10Hz | 10Hz | 10Hz |
内直径 | 31mm | 31mm | 21mm |
外直径 | 90.5mm | 83.5mm | 68mm |
厚度 | 28mm | 28mm | 22.5mm |
接口形式 | BNC type | BNC type | BNC type |
