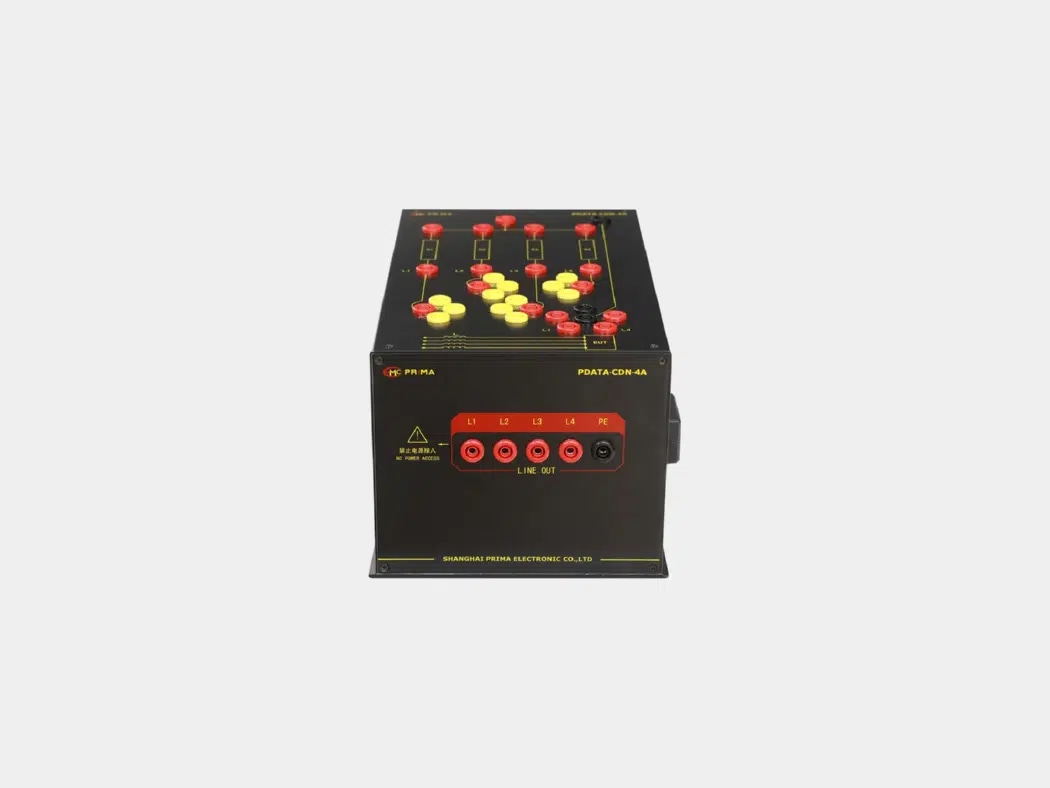

雷击浪涌信号线网络 PDATA-CDN-4A

产品描述：
PDATA-CDN-4A是针对电磁兼容—浪涌（冲击）（SUG）抗扰度实验的要求而专门设计的，用于不对称互连线的雷击浪涌信号线网络。对受试设备进行通信端口的浪涌测试

产品特点 产品参数 相关产品

产品特点

产品特点

>支持多通道测试

>人体工程学设计

>体积小方便携带

>出色的工艺经久耐用

>耦合性能及传输速率稳定

>三种耦合更多测试

>更换限流电阻满足不同的浪涌波形

>去耦能力辅助设备(AE)免浪涌影响



满足标准

>IEC/EN60664【协调低压系统(网络)中的设备隔离】

>GB/T17626.5/IEC61000-4-5【浪涌(冲击)抗扰度试验】

>ITU K20【电信交换设备对过电压和过电流的抵抗能力】

>ANSIC62.41/45【低压交流电源源电路中电涌电压推荐规程】

>GB/T16927.1【电压试验技术第1部分：一般定义及试验要求】

>IEC/EN 61643-1【连接到低压配电系统的电涌保护装置.要求和试验】

>ITU K44【暴露于过电压和过电流的电信设备的电阳率试验基本推荐标准】

>ITU K45【接入网和干线网中安装的电信设备对过电压和过电流的耐受能力】

>IEC/EN 61010【测量、控制和实验室用电气设备的安全要求第1部分:通用要求】



产品参数

产品型号

PDATA-CDN-4A

开路电压波

1.2/50μs(波形发生器输出开路时)

10/700μs(波形发生器输出开路时)

短路电流波

8/20μs  (波形发生器输出短路时)

5/320μs (波形发生器输出短路时)

可测试电压

6.0kV

限流电阻

25R,40R,80R,160R

去耦电感

20mH

耦合器件

0.5uF，90V气体放电管，钳位电路可选

通用参数

环境温度

15℃～35℃     （操作条件）

环境湿度

30%～60%       （操作条件）

大气压力

86kPa～106 kPa （操作条件）

仪器尺寸

306×190×155mm

仪器重量

10kg
