]汽车脉冲干扰发生器PRMTP1,2a,3_汽车电子EMC测试仪器_电磁兼容测试_产品中心

产品描述：
ISO 7637-2试验脉冲1：模拟电源与感性负载断开连接时所产生的瞬态现象。它适用于各种DUT 在车辆上使用时，与感性负载保持直接并联的情况 ISO 7637-2试验脉冲2a：模拟由于线束电感的原因，使与DUT 并联的装置内电流突然中断引起的瞬态现象 ISO 7637-2试验脉冲3a和3b：模拟由开关过程引起的瞬态现象。这些瞬态现象的特性受线束的分布电容和分布电感的影响

产品特点产品参数相关产品

产品特点

>10.1寸彩色触摸屏操作

>采用进口程控高压电源，性能稳定

>内置电快速瞬变脉冲群发生器模块

>内置微脉冲发生模块

>内置 60V、30A 耦合网络（包括抛负载耦合）

>通过 CN25 控制外部抛负载及电池供电模拟器

>具有 DUT 电压、电流检测及过流保护功能

>内置RJ45和RS232接口，可远程（选配）

>可外部模拟输入波形控制

>满足多家厂家标准

>内置电源开关

满足标准

>ISO 7637-2

>SAE J1113-11 2000

>TL82066 2004

>B21 7110

>328401NDS02

>MES-PW-67600

>ES-XWT-1A278-AC

产品参数

产品名称	PRMTP1,2a,3
输出电压（Us)	-1V ～ -660V(±10%)
电压分辨率/电压步进	1V
脉冲输入阻抗Ri	2Ω,4Ω,10Ω,30Ω,50Ω
脉冲宽度td (±20%)	50us,200us,300us,500us,1000us,2000us
上升时间 tr	1us(10Ω),3us(50Ω)
脉冲周期t1 (±10%)	0.5s～99.99s
施加次数	1～9999C
TP2a 适用于12V、24V、42V系统
输出电压（Us)	1V ～ 660V(±10%
电压分辨率/电压步进	1V
脉冲输入阻抗Ri	2Ω,4Ω,10Ω20Ω,30Ω,50Ω
脉冲宽度td (±20%)	50us,200us,300us,500us,1000us,2000us
上升时间 tr	1us(2Ω),
脉冲周期t1 (±10%)	0.5s～99.99s
施加次数	1～9999C
测试次数	1～9999C
TP3	适用于12V、24V、42V系统
输出电压（Us)	TP3a1V ～ -600V(±10%)
输出电压（Us)	TP3b1V ～ 600V(±10%)
电压分辨率/电压步进	1V
脉冲输入阻抗Ri	2Ω,4Ω,10Ω,30Ω,50Ω
脉冲宽度td (±20%)	50us,200us,300us,500us,1000us,2000us
上升时间 tr	1us(2Ω)
脉冲周期t1 (±10%)	0.2s～99.99s
施加次数	1～9999C

请填写表格信息 请填写以下表格，我们会及时与你联系

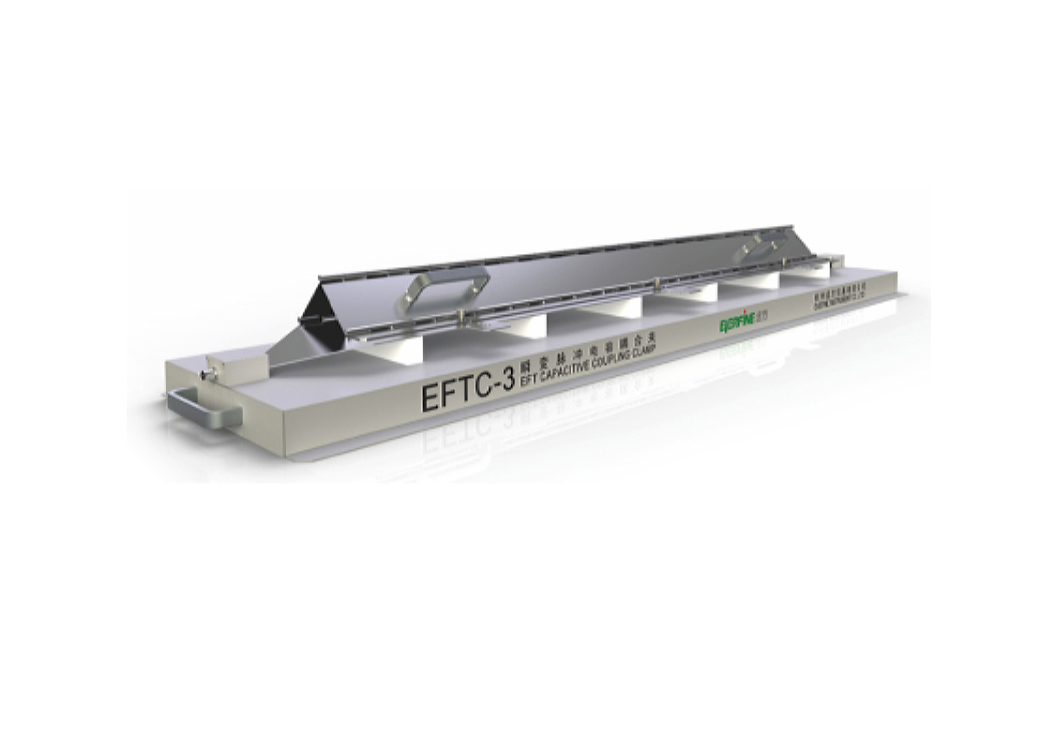

EFTC-3 瞬变脉冲电容耦合夹

任意波形发生器PRM4010

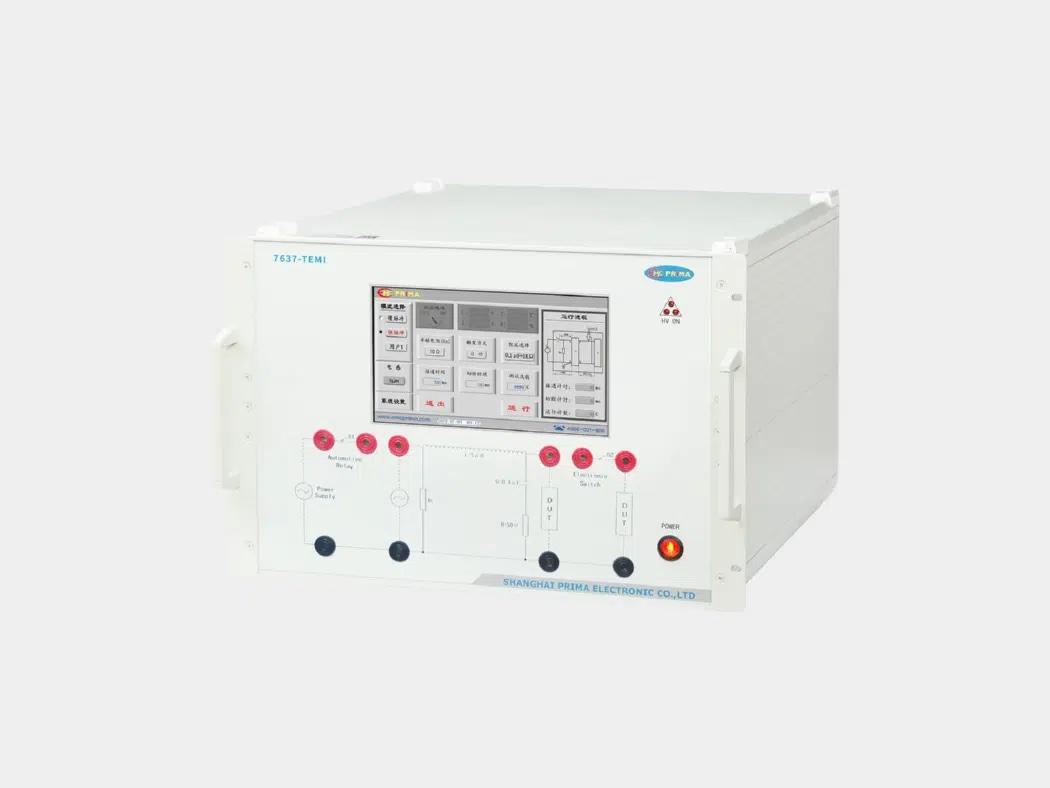

瞬态传导发射发生器7637-TEMI

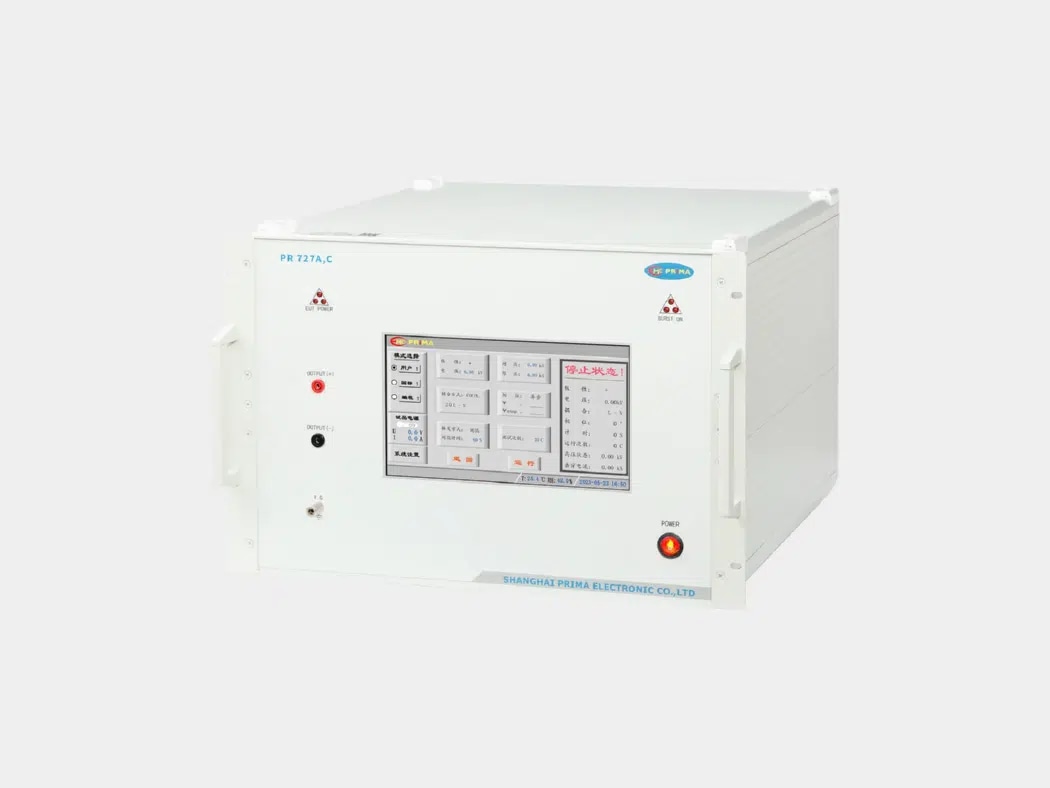

机动车抗扰度发生器PR727

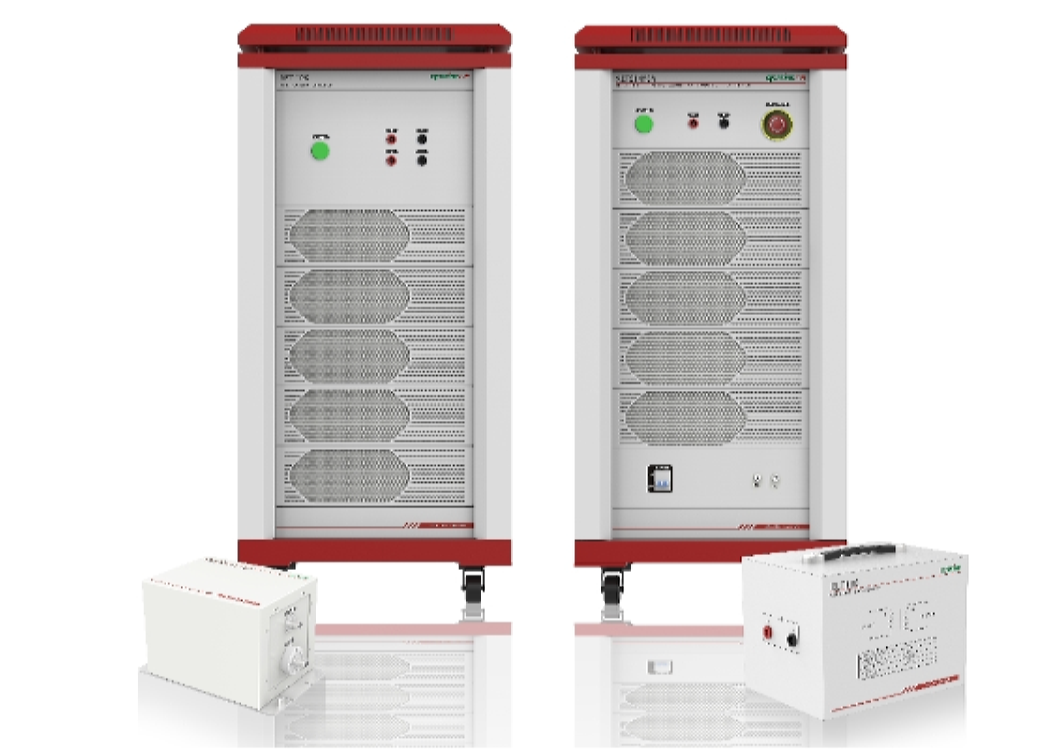

AET 21498A 汽车高压部件电性能测试系统

汽车抛负载干扰发生器PRMTP5

汽车瞬态传导发射发生器7637-TEMI

静电场耦合板ESD-CP

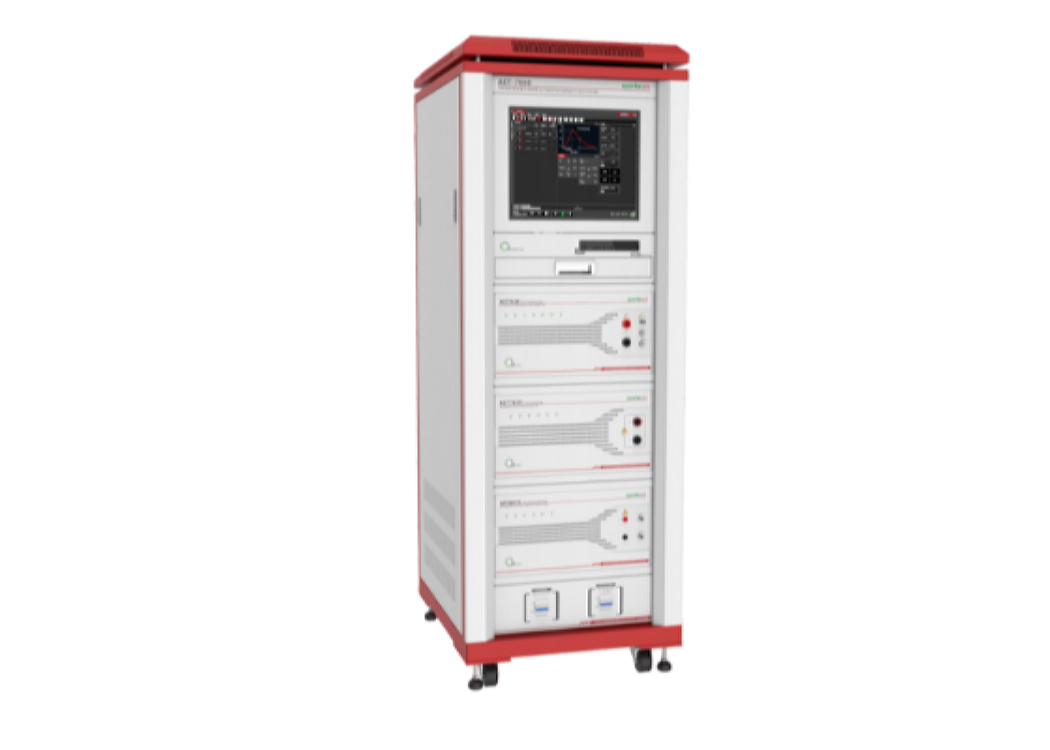

AET7000 汽车电子抗扰度（电性能）测试系统

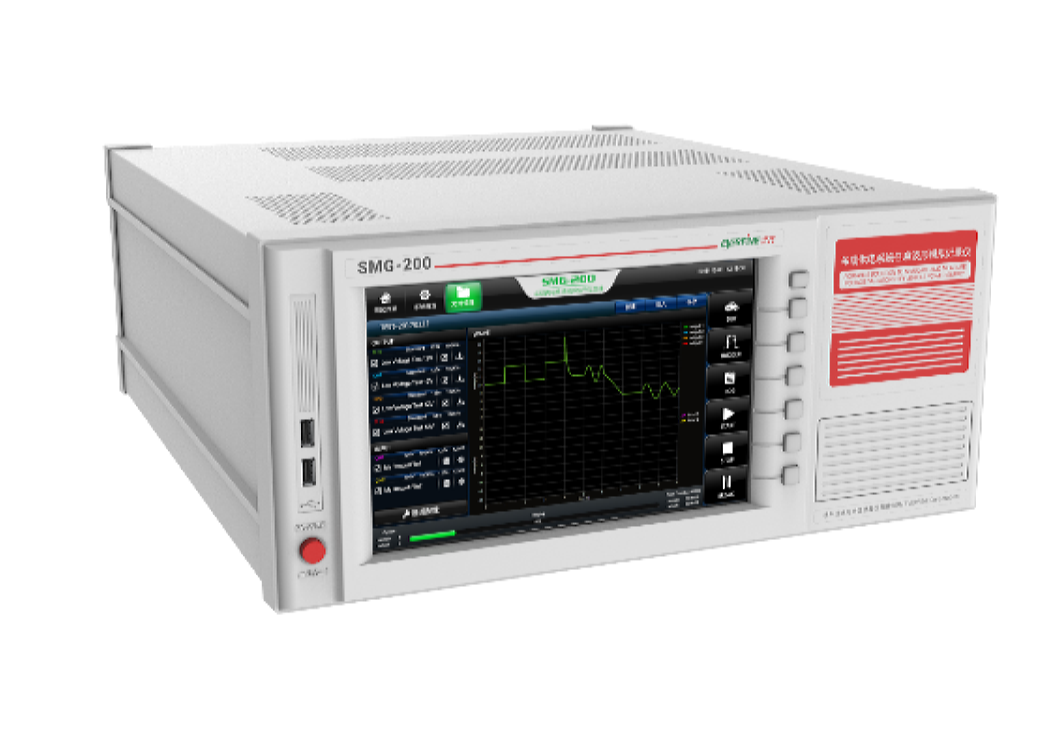

SMG-200 车载供电系统任意波形模拟记录仪
