产品描述:

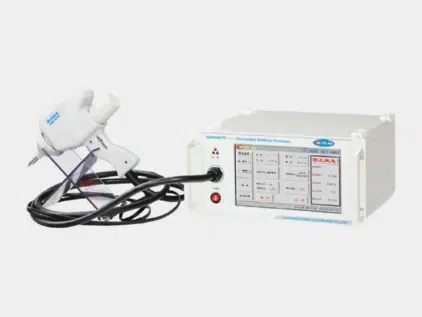

汽车电子静电放电发生器ESD61002TC是针对电磁兼容—静电放电(ESD)抗扰度实验的要求而专门设计的,用于评估电气和电子设备遭受直接来自操作者和对邻近物体的静电放电干扰时的性能提供一个评定依据。
产品特点
> 人体工程学设计
> 10.1寸彩色触摸屏操作
> 正负极性任意转换
> 中英文可切换
> 自定义、增压和标准模式
> 出色的工艺,经久耐用
> 测试电压可达30kV
> 智能检测空气放电失效性
> RJ45和RS232接口,可远程(选配)
> 放电模块可更换
> 支持单次、连续、20pps扫描放电模式
> 内置温湿度,时间和实时高压显示
> 放电电极可自由更换
满足标准
> IEC61000-6-1【辐射电场要求】
> GR 1089【传导骚扰和辐射骚扰测试】
> EN61326【测量、控制和实验室用的电设备的EMC要求】
> GB/T17626.2/EN/IEC61000-4-2【静电放电抗扰度试验】
> GB/T19951【道路车辆静电放电产生的电骚扰试验方法】
> ISO10605【公路车辆,静电放电产生的电干扰的试验方法】
> IEC61340-3-1【静电感应模拟方法,人体模型(HBM)静电放电试验】
> ITU-TK.20【安装在电信中心的电信设备对过电压和过电流的抵抗能力】
> IEC61326【测量、控制和实验室用电气设备电磁兼容性要求第1部分:通用要求】
产品型号 | ESD61002TC |
电压范围 | 0.20kV ~30.0kV ±5% |
电压步进 | 0.0kV~10.0kV |
电压保持时间 | 大于5S |
输出极性 | 正/负,先正后负,先负后正 |
温湿度 | 内置温湿度计,记录和保护功能 |
放电电极 | 尖头(接触放电电极)或圆头(空气放电电极) |
放电模式 | 接触放电、 空气放电 |
放电电极 | 接触放电(尖锥形放电电极) |
空气放电(圆球形放电电极) | |
放电模块 | 放电电容:150pF |
放电电阻:330Ω | |
脉冲重复频率 | 单次/0.1/0.2/0.5/1/2/5/10/20Hz |
触发模式 | 单次、手动、自动触发 |
脉冲计数 | 1c~60000c |
上升时间 | 0.6~1.0ns |
