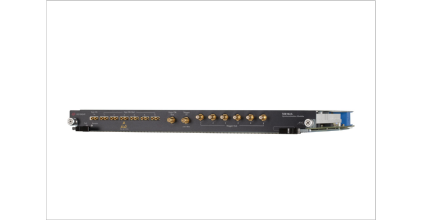

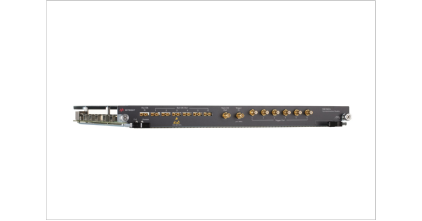

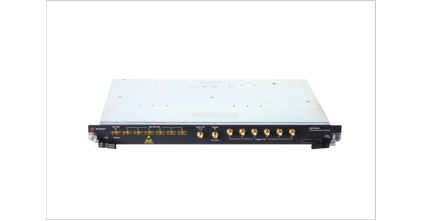

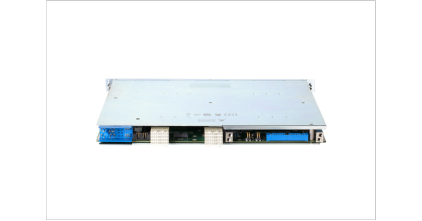

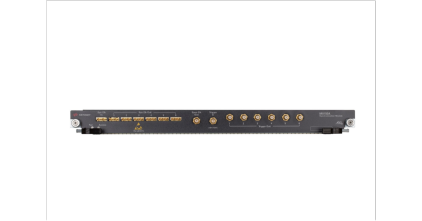

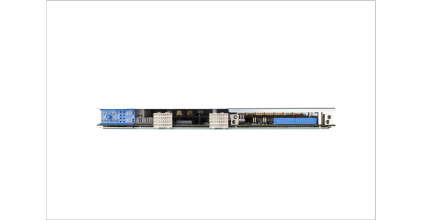

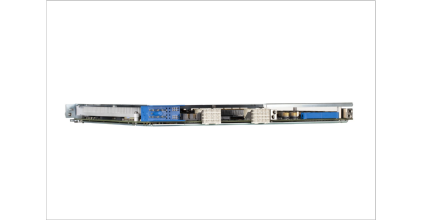

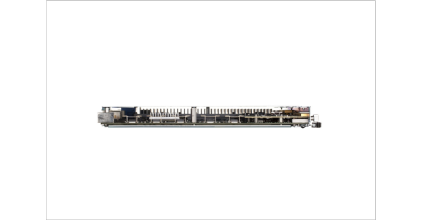

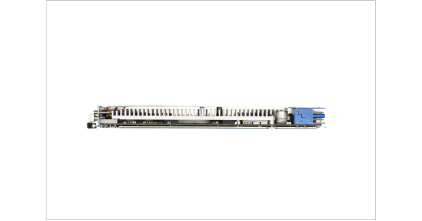

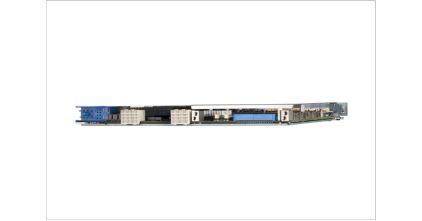

用于 M8190A、M8020A 或 M8030A 的 M8192A 多通道同步模块

产品描述：

产品特点 产品参数 相关产品

产品特点


同步

  • 多达 6 个 M8190A AWG 模块或 12 个独立通道，以生成复杂的信号场景

  • 多达 4 个 M8051A 和 1 个 M8041A BERT 模块，或 10 个独立通道

可进行精确校准，实现可重复的测量

  • 一次触发输入可以触发多达 6 个具有确定性时延的 M8190A 模块，或 4 个 M8051A 和 1 个 M8041A 模块

  • 任意两个通道间的偏斜重复性为 2 ps，与采样率无关

  • 任意两个通道间的偏斜分辨率为 50 fs

1 U AXIe 模块可实现高端口密度

如果测试非常复杂，有时要求同时播放多个波形（例如多发射机测试），M8192A 同步模块可以轻松应对这一要求，使工程师可以同步多达 12 个 M8190A 通道。它可以安装在一个标准的 AXIe 主机中。
M8192A 同步模块还支持测试 PCI Express® 等高速数字总线。
通过并联 M8051A 和 M8041A BERT模块，可以测试多达 10 个通道，测试效率进一步提升。这些模块可通过 M8192A 模块保持同步。

典型应用：

  • 相位相干多通道 I/Q 信号生成，可生成多达 6 个 I/Q 对

  • 相位相干多通道中频/射频信号生成，可生成多达 12 个中频/射频信号

  • 多通道串行应用，例如 PCI Express®

  • 物理

  • MIMO 应用

更多信息

也可作为 M8190S 多通道任意波形发生器系统使用。提供两种多通道选择：

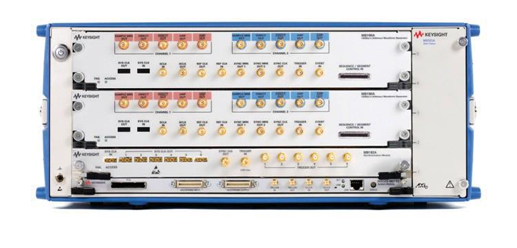

4 通道系统：包括 1 个 M9505A 5 插槽 AXIe 机箱（M8190S-B04）、1 个 M8192A 同步模块和 2 个 M8190A 任意波形发生器模块，其中包括必要数量的时钟电缆和触发电缆。

8 通道系统：包括 2 个 M9505A 5 插槽 AXIe 机箱（M8190S-B08）、1 个 M8192A 同步模块和 4 个 M8190A AWG 任意波形发生器模块，其中包括必要数量的时钟电缆和触发电缆。

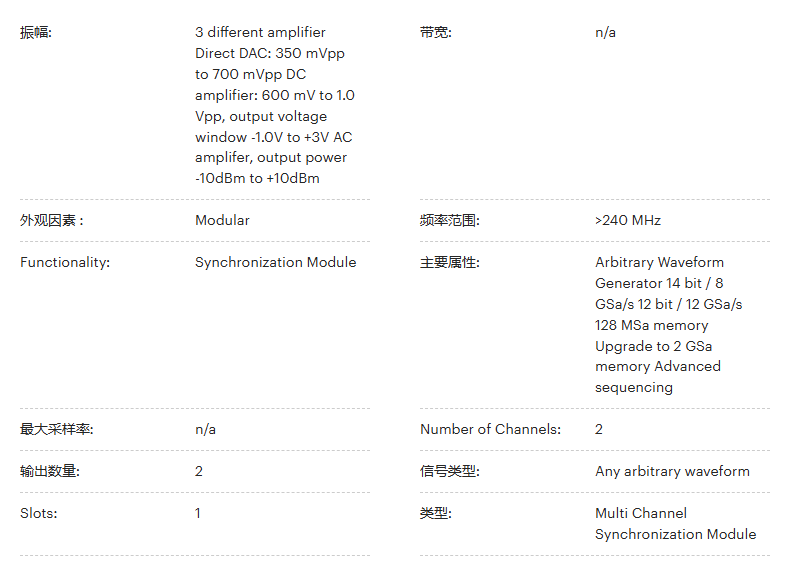

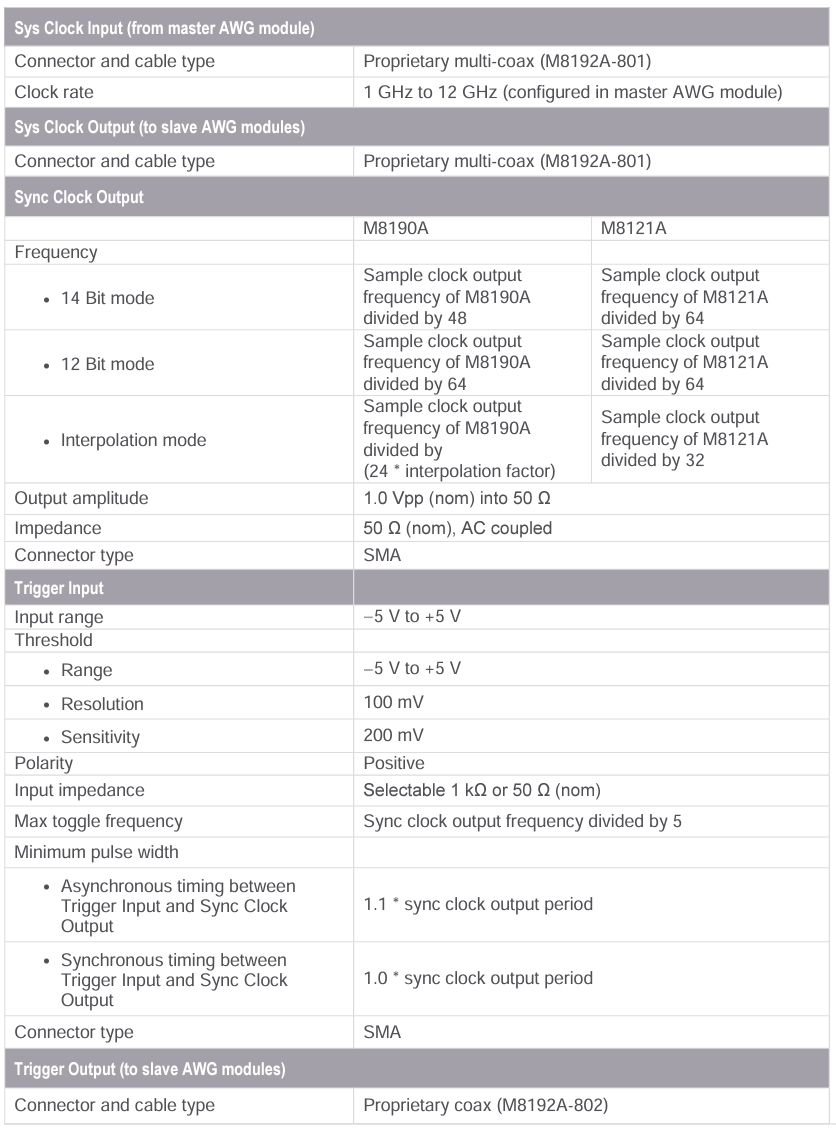

产品参数
