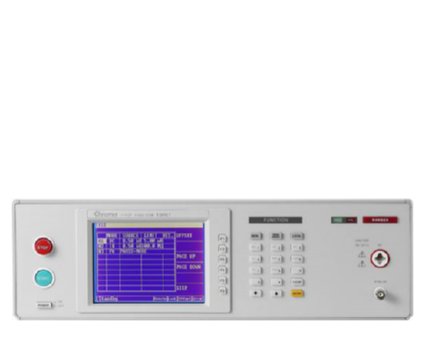

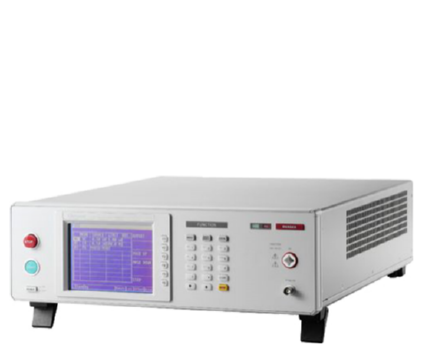

耐压测试分析仪 Model 19056/19057 Series

产品描述：
Chroma 19056/19057耐压分析仪系列为针对超高压耐压测试与分析所设计的设备。系列机种包含10kVac/12kVdc/20kVdc，最大输出AC 20mA/ DC10mA。基本交/直流耐压、绝缘电阻测试，对于产线测试时的接触检查议题，除设计有OSC开短路侦测，另外新增HVCC高压接触检查(High Voltage Contact Check)，针对高绝缘能力之组件于高压输出时同步进行接触检查，提升测试可靠度与效率。

产品特点产品参数相关产品

产品特点

产品特色

10kV AC & 20kV DC耐压测试
0.1MΩ~50GΩ绝缘电阻测试
BDV崩溃电压测试功能
电气闪络检测
HVCC高压接触检查
HFCC高频接触检查
OSC开短路侦测
GFI人体保护电路
快速充放电功能
可程序电压输出及测试限制值

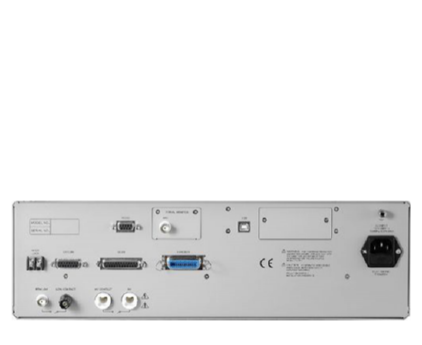

标准USB、RS232 & HANDLER界面
可选购GPIB界面
CE认证

Chroma 19056/19057具有GFI(接地失效中断)设计，当异常接地电流(A2-A1)发生时能实时切断输出，可保护作业员操作安全。

超高压耐压分析仪主要针对高压光偶合器及高压继电器、高压开关、PV模块等绝缘耐受力较高之组件提供高压的耐压测试与分析。

电容性高压组件进行DC耐压测试时必须充电与放电，本系列具有快速充电功能有效降低测试的时间，提高生产测试效率。

全系列耐压分析仪皆具有Flashover(ARC)侦测功能。经由设定启始电压、结束电压、爬升步序、次数及时间，进行放电程度分析。放电程度分析模式(DLA)提供阶段判断方式，可设定电气闪络检测(Flashover, ARC)、绝缘崩溃检测(Breakdown, high limit)。当测试中有不良出现时，19056/19057会依限制值显示出耐压强度(Withstanding Voltage)，其分别代表电气闪络启始电压(Flashover Start Voltage, FSV)及绝缘崩溃电压(BreakDown Voltage, BDV) 。在分析量测的同时可以外挂示波器同步观察波形。藉由这些测试结果，研究人员可以对产品进行分析与研究，针对组件绝缘较弱的部份进行改善。
